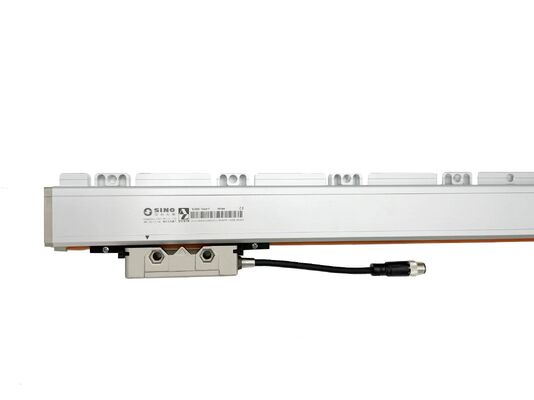

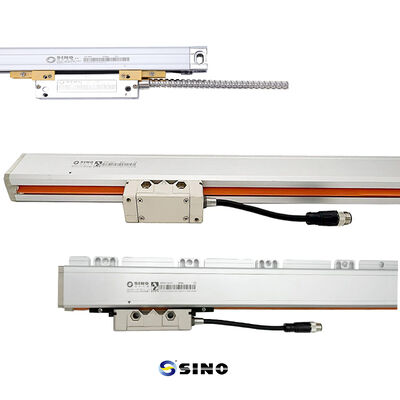

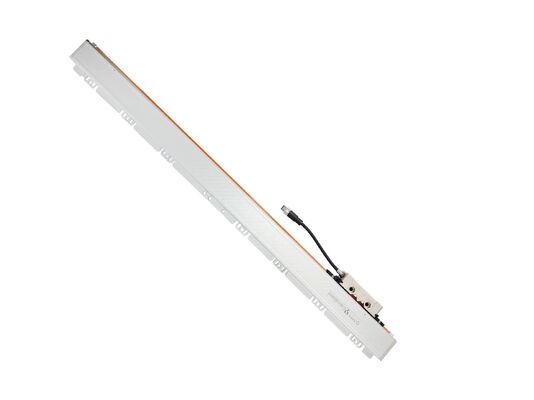

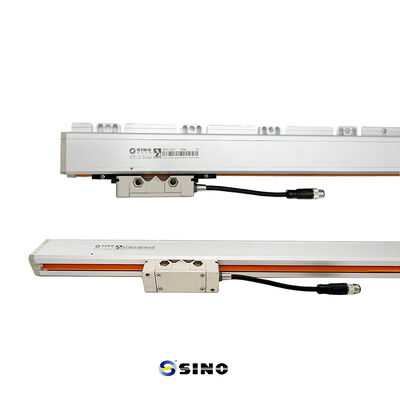

Encoder Linear Absoluto SINO NC600 de Alta Precisão para Máquinas Ferramenta CNC e Equipamentos de Automação

Encoder linear absoluto de alta precisão SINO NC600 para máquinas-ferramentas CNC e equipamentos de automação

O codificador linear absoluto NC600 está equipado com um mecanismo de posicionamento absoluto genuíno, que permite a saída imediata da posição após a activação da energia sem que seja necessária qualquer operação de orientação.

Apto para motores lineares, máquinas-ferramentas CNC, linhas de produção automatizadas, instrumentos de precisão e sistemas de controlo de alta precisão,Este codificador garante desempenho estável e consistente em várias aplicações industriais.

Desenvolvido com tecnologia própria, a série NC600 apresenta uma estrutura de alumínio selada e um design de vedação de duas camadas.Esta construção robusta protege eficazmente a balança e a cabeça de leitura do pó, partículas e fluidos de corte, garantindo durabilidade a longo prazo mesmo em condições de trabalho adversas.

Qualidade certificada a nível mundial:

Certificado ISO, CE e RoHS para a plena conformidade internacional.
Compatibilidade ampla:

Especificações completas e múltiplos protocolos de comunicação para uma ampla aplicação.
Mais de 30 anos de experiência:

Décadas de experiência na indústria que apoiam o crescimento estável e a inovação contínua.
Inovação independente:

Tecnologia de base auto-desenvolvida que fornece alternativas domésticas fiáveis aos componentes-chave importados.

O codificador linear absoluto NC600 é concebido para uma ampla gama de aplicações, incluindo:

• Equipamento automatizado
• Sistemas robóticos avançados
• Sistemas de controlo de processos
• Instrumentos científicos de precisão
• Máquinas-ferramentas CNC, tais como tornos, fresadoras e trituradoras
• Dispositivos de medição de alta precisão que operam em ambientes adversos, incluindo vibrações, flutuações de temperatura e contaminação

Conteúdo da embalagem e especificações técnicas
Configuração padrão
Escala de vidro linear: série NC600, comprimento de medição padrão 140-3240 mm
Cabeça de leitura: módulo de sensores ópticos de alta precisão
Acessórios: Instalação de equipamento e cabos de ligação
Parâmetros de desempenho
Resolução: 0,5 μm, 1 μm, 5 μm opcional para satisfazer várias exigências de aplicação
Personalização: Disponíveis comprimentos de medição personalizados (L0) de 100 mm a 3000 mm
Sistema óptico e princípio de codificação
O codificador adota um sistema de varredura óptica de alta resolução. À medida que a cabeça de leitura se move ao longo da escala, ela detecta os padrões de graduação e os converte em sinais de feedback de posição precisos.
Comparado com o código binário natural, o código Gray permite apenas uma mudança entre posições adjacentes,que reduz eficazmente os erros de leitura do sinal durante o movimento de alta velocidade e melhora a estabilidade do sistema.

Resolução e Design Mecânico
Resolução e precisão
A resolução de um codificador óptico absoluto depende da densidade das marcas de graduação na escala.A resolução é geralmente expressa em bits ou Counts Per Revolution (CPR).
Engenharia Mecânica para Aplicações de Grande Escala
O codificador NC600 é especialmente concebido para grandes máquinas-ferramenta CNC, com uma estrutura mecânica robusta que oferece:

• Rigididade superior:O projeto enfatiza a integridade estrutural para manter a estabilidade sob cargas pesadas.
• Alta rigidez:O projeto estrutural estável garante um desempenho confiável sob cargas pesadas.
• Apoio flexível:Os suportes adicionais podem ser instalados em qualquer ponto ao longo do codificador para aumentar a rigidez e a estabilidade operacional.
• Distância de medição alargada:Comprimentos de medição de 1000 mm a 3000 mm, ideais para grandes bancos de máquinas.
