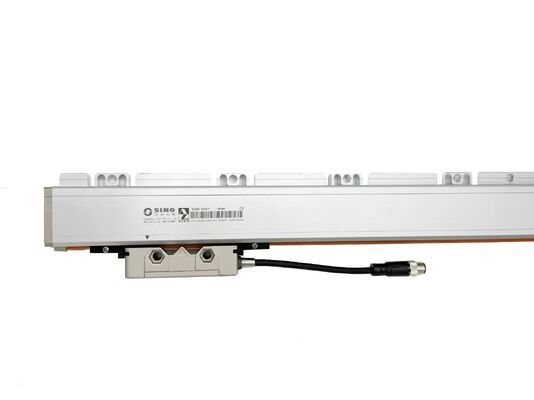

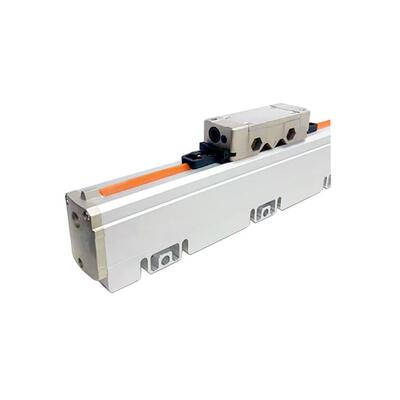

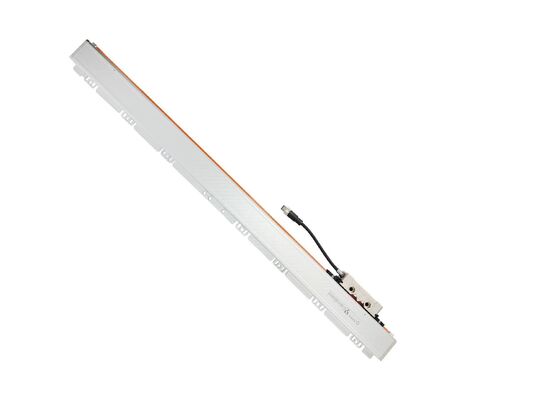

Régua de grade linear absoluta NC600 Sensor de alta precisão para máquinas-ferramentas CNC

Régua de Grade Linear Absoluta NC600 Sensor de Alta Precisão para Máquinas-Ferramentas CNC

O encoder linear absoluto NC600 apresenta um sistema de posição verdadeiramente absoluto, fornecendo valores de posição instantâneos ao ligar, sem necessidade de homing.
Ideal para motores lineares, máquinas-ferramentas CNC, linhas de produção automatizadas, instrumentos científicos e sistemas de controle de alta precisão, garante desempenho confiável em diversas aplicações.
Construído com base em nossa tecnologia proprietária, a série adota uma carcaça de alumínio selada com tiras de vedação de dupla camada. Esta estrutura robusta protege efetivamente o vidro do encoder e a cabeça de leitura contra poeira, detritos e fluidos de corte, garantindo longevidade em ambientes agressivos.

Qualidade Certificada Globalmente: Sistema de gestão da qualidade ISO, além das certificações internacionais CE e RoHS garantem total conformidade.
Compatibilidade Versátil: Especificações completas e múltiplos protocolos de comunicação garantem ampla aplicabilidade em diversos sistemas.
Mais de 30 Anos de Experiência: Décadas de experiência no mercado nos permitem consolidar nossa base, impulsionar a inovação e progredir junto com a indústria.
Inovação Independente: Desenvolvido internamente para substituir tecnologias de "gargalo" importadas por soluções confiáveis e caseiras.

O encoder linear absoluto NC600 é adequado para:

• Equipamentos automatizados ● Sistemas robóticos complexos
• Sistemas de controle de processos ● Instrumentos científicos
• Sistemas de máquinas-ferramentas—Tornos CNC, fresadoras, retificadoras, etc.
• Equipamentos de medição de alta precisão operando em condições adversas—vibração, temperatura, contaminantes, etc.

Conteúdo do Pacote e Especificações Técnicas
Configuração Padrão:
Escala de Vidro Linear: Modelo KA600, comprimento de medição padrão de 2100mm.
Cabeça de Leitura: Unidade de sensor óptico de alta precisão.
Acessórios: Hardware de montagem e cabos de conexão.
Parâmetros de Desempenho:
Resolução: Disponível em graus de precisão de 0,5μm, 1μm e 5μm para atender aos diversos requisitos de aplicação.
Personalização: Oferecemos comprimentos de encoder personalizados (L0) variando de 1000mm a 3000mm, garantindo um ajuste preciso para as dimensões específicas da mesa da máquina.
Sistema Óptico e Princípio de Codificação:
Mecanismo de Detecção Óptica: O encoder integra um sistema de varredura óptica de alta resolução. À medida que a cabeça de leitura percorre a escala, ela detecta os padrões de graduação óptica e os converte em sinais elétricos precisos para feedback de posição.
Padrões de Código Avançados: A escala utiliza técnicas sofisticadas de codificação óptica. Implementamos principalmente a lógica do Código Gray, em oposição aos códigos binários naturais.
Minimização de Erros: A utilização do Código Gray garante que apenas um único bit mude de estado entre valores consecutivos. Essa característica fundamental de design mitiga efetivamente erros de interpretação de dados durante transições rápidas de posicionamento, aumentando assim a estabilidade geral do sistema.

Resolução e Design Mecânico
Resolução e Precisão
A resolução de um encoder óptico absoluto é fundamentalmente determinada pela densidade dos padrões de graduação na escala. Uma resolução mais alta é alcançada por meio de marcações de passo mais finas, o que se traduz diretamente em precisão de posicionamento superior. A resolução é tipicamente quantificada em Bits ou Contagens Por Revolução (CPR).
Engenharia Mecânica para Aplicações em Larga Escala
O encoder NC600 é projetado especificamente para aplicação em máquinas-ferramentas CNC de grande formato. Ele apresenta uma estrutura mecânica robusta caracterizada por:
Rigidez Superior: O design enfatiza a integridade estrutural para manter a estabilidade sob cargas pesadas.
Configuração de Suporte Flexível: Suportes mecânicos adicionais podem ser integrados em qualquer posição ao longo do eixo do encoder. Este recurso aumenta significativamente a rigidez e a estabilidade do sistema durante a operação.
Faixa de Medição Estendida: Disponível em comprimentos que variam de 1000mm a 3000mm, atendendo aos requisitos de mesas de máquinas grandes.
