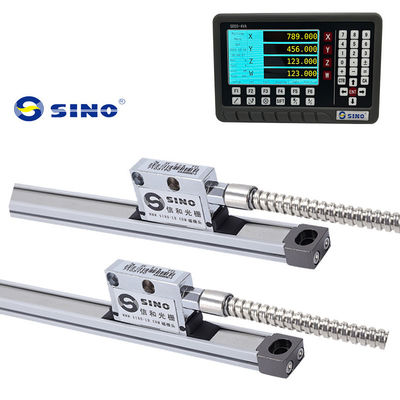

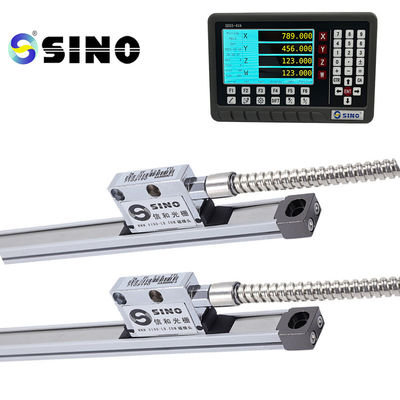

Conjunto de Encoder Linear Magnético SINO KA800MC com Leitor Digital para Fresadoras 5µm Resolução 24V
O Encoder Linear Magnético de 24V é projetado especificamente para fresadoras, oferecendo uma resolução de alta precisão de 5µm. Este encoder garante um feedback de posição preciso, tornando-o a escolha ideal para aplicações que exigem medições finas e confiáveis. Ele é projetado para suportar as exigências dos ambientes de usinagem, proporcionando desempenho durável e leituras consistentes para operações de fresagem. Com sua tecnologia avançada, este encoder aprimora a eficiência geral e a precisão das fresadoras, contribuindo para operações mais suaves e resultados de maior qualidade.
Principais características
Tecnologia magnética: O encoder emprega princípios magnéticos para medir com precisão o deslocamento linear ao longo dos eixos das fresadoras. Este método garante um feedback de posição consistente e preciso, tornando-o altamente confiável para operações de máquinas.
Resolução de 5µm: Com uma resolução de 5µm, este encoder pode detectar movimentos minúsculos de apenas 5 micrômetros. Este alto nível de precisão aprimora a capacidade da máquina de realizar ajustes finos, melhorando a precisão geral da usinagem.
Fonte de alimentação de 24V: Projetado para operar com uma fonte de alimentação de 24V, o encoder oferece desempenho estável e confiável. Certifique-se de que esteja conectado a uma fonte de alimentação adequada para uma operação ideal.
Instalação simples: O Encoder Linear Magnético de 24V compatível com RoHS foi projetado para fácil instalação em fresadoras. Ele pode ser montado no eixo móvel da máquina, com sua saída de medição conectando-se ao sistema de controle da máquina ou a um leitor digital externo (DRO) para monitoramento em tempo real.
Compatibilidade com fresadoras: Este encoder é adaptado para uso com fresadoras, tornando-o compatível com uma variedade de tipos de máquinas, como fresadoras verticais, fresadoras horizontais e fresadoras CNC. Ele oferece a flexibilidade necessária para integrar-se perfeitamente em diferentes aplicações de fresagem.
Vantagem do produto
Cabeça de leitura com tamanho pequeno, que ocupa pouco espaço e é fácil de instalar.
Alto desempenho: Nossa série de grades magnéticas SINO e régua óptica de precisão passou por rigorosa inspeção de qualidade. Atende ao padrão de precisão e rigidez, boa retidão e medição precisa. Comprimento de deslocamento: 120mm a 100.000mm Resolução: 5μm
Cabeça de leitura selada com a estrutura perfeita do perfil, que corresponde à classe de proteção IP67
A escala magnética KA800MC-5 é adequada principalmente para ocasiões de processamento e medição com requisitos de baixa e média precisão
As escalas magnéticas oferecem várias vantagens, incluindo:
Precisão: As escalas magnéticas oferecem medições de alta resolução excepcionais, muitas vezes na faixa sub-mícron, garantindo um posicionamento preciso para aplicações onde a precisão é crítica. Isso as torna uma excelente escolha para tarefas de alta precisão.
Sem contato: Como a cabeça de leitura opera sem contato físico com a escala, não há desgaste no sistema. Este design sem contato reduz os requisitos de manutenção, prolongando a vida útil de todo o sistema.
Imunidade a contaminantes: A natureza sem contato das escalas magnéticas oferece um alto nível de resistência a fatores ambientais, como poeira, sujeira e líquidos. Essa imunidade as torna ideais para uso em condições desafiadoras, onde os sistemas tradicionais baseados em contato podem falhar.
Durabilidade: As escalas magnéticas são construídas para serem resistentes, com forte resistência a choques e vibrações. Essa durabilidade garante um desempenho confiável em ambientes industriais exigentes, onde outros sistemas de medição podem ser propensos a danos.
Parâmetro técnico
| Sensor de escala magnética |
| Sinal de referência |
Cada 5mm (C) |
| Passo |
5mm |
| Especificações da fita da régua |
5+5mm |
| Resolução |
5µm |
| Espaço disponível |
2mm |
| Precisão |
± (0,035 + 0,02 x L)mm, L: comprimento de medição efetivo, Unidade: m |
| Cabo |
5 núcleos ou 8 núcleos |
| Forma de saída |
TTL ou RS-422 |
| Espaço entre a cabeça de leitura e a cinta de aço protetora |
0,8～1,8mm |
| Tensão de alimentação |
5VDC±5%, 24VDC±5% |
| Consumo de corrente (sem carga) |
40mAMÁX |
| Consumo de corrente (com carga) |
120mAMÁX(5V, RL=120Ω) |
| 60mAMÁX(28V, RL =1,2kΩ) |
| Velocidade máxima |
5m/s (MS T 5) |
| Anti-vibração |
100m/s2[10Hz～2000Hz] |
| Resistência ao impacto |
1000m/s2(11ms) |
| Nível de proteção da cabeça de leitura |
IP 67 DIN 40050/IEC 529 |
| Temperatura de operação |
-20℃～85℃ |
| Temperatura de armazenamento |
-20℃～85℃ |
| Umidade |
100％ Sem condensação |
| Proteção elétrica |
Proteção contra inversão de polaridade de energia, proteção contra corrente de curto-circuito de saída |
| Cabo padrão |
3m, LMAX=50m (cabo da cabeça de leitura) |
| Cabo de comprimento de medição |
LMAX=100m
|
Aplicação do Encoder Magnetic Mcale
Tornos pesados, fresadoras, furadeiras, retificadoras, EDM (máquina de descarga elétrica)
Centros de usinagem, máquina de corte de PVC, máquina de corte de madeira, máquina de vidraçaria, manuseio de materiais
Imagem detalhada:
Por que nos escolher?
A escala magnética pode ser cortada conforme sua necessidade
Uma cabeça de leitura totalmente selada com a estrutura perfeita do perfil faz com que ela corresponda à classe de proteção IP67
Técnico avançado e estrutura interna
O técnico de controle de ganho automático reduziu a necessidade de instalação, o espaço entre o leitor e a fita pode ser de 3mm (5 mícrons)
Tempo de preparação: 1 dia útil, entrega rápida pela FedEx IP
Perguntas e Respostas:
1, Qual é o comprimento máximo de medição?
Comprimento de medição de até 100.000mm
2, O que os comprimentos 120mm~ 100000mm representam?
Resposta: Todos esses comprimentos significam o comprimento de deslocamento da mesa (tamanho de movimento da mesa, NÃO tamanho da mesa) do eixo x y z da máquina. Você pode precisar adicionar um extra de 5,5 cada para o comprimento total.
3, Se eu precisar de um conjunto completo de DRO de 2 eixos com escalas para minha máquina de torno, como devo comprá-los?
Resposta: Você pode selecionar, eles são "1pc DRO de 2 eixos" "Comprimento de deslocamento **mm do encoder linear ou encoder magnético" "Comprimento de deslocamento ***mm", então você receberá o que deseja.
4, O comprimento de movimento do eixo x da minha máquina é de 260mm e o comprimento de movimento do eixo y é de 530mm, você pode oferecer esse tipo de comprimento que não está listado nas opções?
Resposta: Cada faixa de medição da escala tem um incremento de 20mm. Isso significa que a faixa de medição da escala de 250mm pode atingir até 270mm. Portanto, você pode selecionar a escala de 270mm e a escala de 570mm para sua máquina.
5, Se eu comprar apenas 1 peça de escala separadamente, posso obter o manual do usuário?
Resposta: O manual do usuário vem com o DRO, mas você pode entrar em contato com o vendedor para obter o download.
6, O que devo escolher para meu torno ou fresadora?
Resposta: O torno geralmente é uma leitura de 2 eixos, enquanto a fresadora pode ser de 2 eixos ou 3 eixos
7, Posso cortar a escala se ela for muito longa para minha máquina?
Resposta: Tecnicamente NÃO. se você é um iniciante, caso contrário, a escala provavelmente pode ser danificada e não pode ser usada
8, Todos eles são enviados pela Fed Ex, UPS, DHL?
Resposta: Sim. Suporte padrão FedEx e outros estão disponíveis
