Escala de vidro linear por SINO Display de leitura digital de dois eixos SDS2MS de alta precisão

Display de leitura digital SDS2MS de dois eixos de alta precisão com escala de vidro linear por SINO

Visão geral da SDS 2MS Dual Axis Digital DRO e KA Grating Ruler

1Este kit permite controlar simultaneamente e monitorizar em tempo real o movimento de uma máquina através de dois eixos, por exemplo, os eixos X e Y de uma fresadora.Permite acompanhar o progresso do trabalho do equipamento e verificar se a máquina-ferramenta alcançou a posição especificada pelo utilizador.

2O sistema de codificação da régua linear KA aproveita a tecnologia magnética. Quando emparelhado com a unidade de exibição DRO e a escala de vidro magnético (instalado no eixo da máquina),fornece leituras dinâmicas com uma precisão relativamente elevadaEssas leituras refletem instantaneamente a localização actual do equipamento; graças a este feedback rápido de dados, o equipamento é capaz de controlar a velocidade dos dados.Os operadores podem responder rapidamente e julgar se o movimento da máquina-ferramenta alcança os resultados desejados.

3O kit SDS 2MS DRO é compatível com um amplo espectro de voltagem AC, que varia de 100 a 240 volts.Todos os dispositivos têm uma tensão de funcionamento ideal e só quando esta tensão necessária é atingida pode o kit funcionar corretamente., ajudando os utilizadores a realizar medições precisas em pontos pré-estabelecidos.

4A unidade de exibição DRO dispõe de uma interface intuitiva, constituída por botões de funções e um ecrã de exibição digital.Os utilizadores podem selecionar diferentes botões de função para alternar entre vários tipos de dados de medição, facilitando a adaptação a ambientes de trabalho complexos.

Capacidades:

1Conversão raio/diâmetro.

2. Conversão MM/Inch.

3Conversão absoluta/relativa.

4Função de divisão média.

5Função "R" fácil.

6Função R suave.

7Posicionamento do buraco PCD na circunferência.

8. 200 grupos de memória de posição zero.

Parâmetros pormenorizados do sistema de leitura digital DRO SDS2MS:

1- Compatibilidade tensão/frequência: Funciona com AC 85V/250V e 50Hz/60Hz
2Consumo de energia: 15 watts (com uma demanda eléctrica de 25 volts-amperes)
3. Atribuição de números: Pode atribuir números a um local ou dois locais
4. Usar oito metros de texto e símbolos para mostrar como um display de sete segmentos assinado (para dois ou três eixos) produz dados
5Peso líquido: 2,9 libras (ou 1,3 quilos)
6Suporte de sinal: Características EIA-422 sinais de saída de colector aberto, sinais de entrada TTL e uma interface fácil de usar para ligação a controladores programáveis
7Suporta frequências de sinal de entrada acima de 100 kHz
8Opções de resolução: pode ligar a resoluções de 10 μm, 5 μm, 2 μm, 1 μm e 0,5 μm

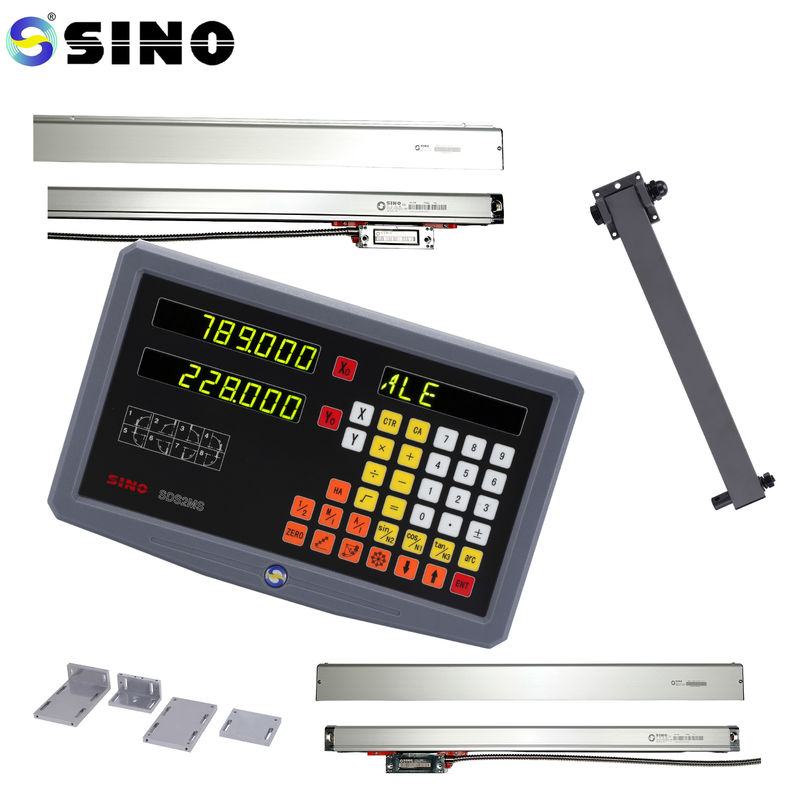

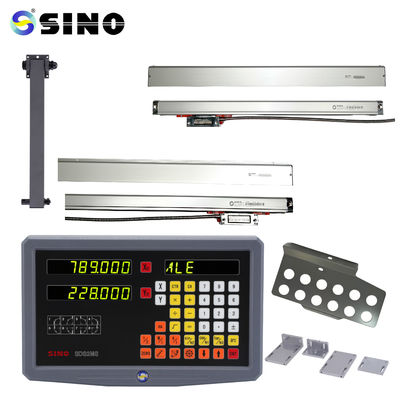

Imagem/fotos do produto:

- Não.

O estante na foto é opcional, não é um produto padrão.
