Marca:	SINO
Número do modelo:	KA-500 70-470mm
Quantidade mínima:	1 PC
preço:	negotiable
Detalhes da embalagem:	Carton box
Condições de pagamento:	T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

P.R.China

Certificação:

CE,RoHS,

Item:

SINO Miniature High Precision Aluminium Grating Linear Encoder Scale

Model:

KA-500 series: 70-470mm

Usage:

Testing Equipment, Metal Cutting Machine

Type:

Miniature Optical Glass Linear Encoder

Resolution:

0.005 / 0.001 / 0.0005 mm

Output Signal:

Square wave signal TTL / RS422

System:

SINO SDS series digital readout

Keyword:

Miniature linear encoder

Supply Ability:

5000 per month

Destacar:

Escala do codificador linear óptico CE

Código de leitura digital TTL

Código de vidro de eixo único

Descrição do produto

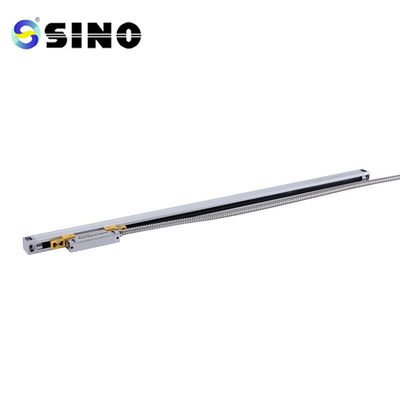

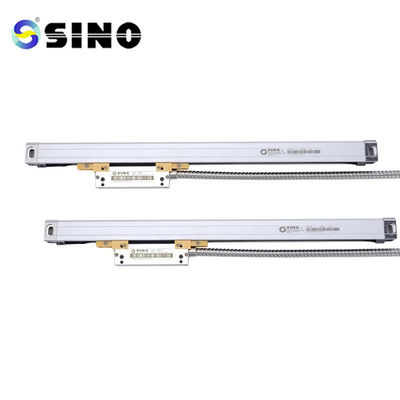

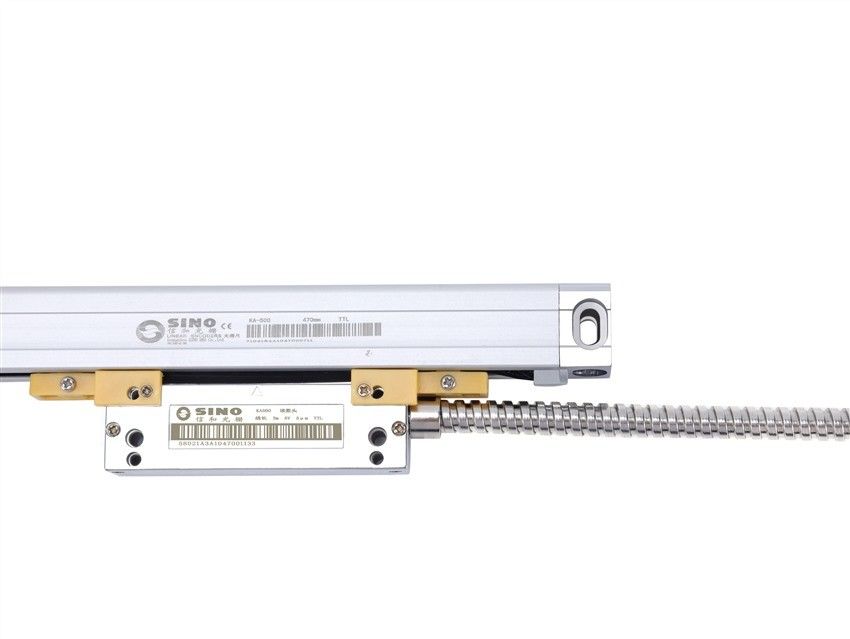

SINO Miniatura Alta Precisão Grelha de Alumínio Encoder Linear Escala KA-500 70 a 470mm

A escala linear da série KA-500 é o modelo em miniatura. A seção transversal da escala é de apenas 20 * 18 mm. É especial para alguns locais de instalação estreitos / pequenos ou alguns pequenos instrumentos de medição especiais.

Ficha de dados do produto

Modelo	Série KA-500
Duração da viagem ((mm)	70-470 (50 mm/especificação)
Distância de escala	0.02 mm ((50 linhas/mm)
Precisão	± 3 / ± 5 / ± 15 μm 20 °C
Resolução	5 um, 1 um,0.5um
Signalização de referência	Cada 50 mm por especificação de comprimento
Proteção de focas	Proteção IP53
velocidade de trabalho	(resolução) >=5um: >=60m/min <=1um: >=120m/min
sinal de saída	TTL / RS422
Temperatura de funcionamento	0°C a 45°C
Temperatura de armazenamento	-20°C -80°C
Humidade	100% não condensado
Voltagem	5V/24V

Lista de embalagens:1 * KA500 Escala de codificação linear, 1 * conjuntos de parafusos

A cobertura de proteção e o suporte KA-500 não estão incluídos. Eles podem ser opcionais se necessário.

Imagens de produtos

Escala de codificador linear de leitura de vidro de eixo único TTL óptico CE 0

Escala de codificador linear de leitura de vidro de eixo único TTL óptico CE 1

Escala de codificador linear de leitura de vidro de eixo único TTL óptico CE 2

Opções dos cobridores

Escala de codificador linear de leitura de vidro de eixo único TTL óptico CE 3

Escala de codificador linear de leitura de vidro de eixo único TTL óptico CE 4

Todas as balanças serão testadas antes da entrega.

Cada balança tem o seu próprio relatório de ensaio:

Escala de codificador linear de leitura de vidro de eixo único TTL óptico CE 5

É uma amostra que o KA-500 codifica linearmente no torno:

Cobertura H para proteger a balança:
