SINO SDS2-3MS DRO Leitura digital com exibição numérica de 3 coordenadas para tornos e fresadoras

O SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout with SDS3MS Display é um sistema de leitura digital projetado para tornos e fresadoras.Feedback de medição em tempo real, permitindo aos operadores monitorizar e controlar o processo de usinagem com elevada precisão.

Características:

Display SDS3MS: O sistema de leitura digital inclui o display SDS3MS, que oferece uma interface clara e fácil de ler para monitorar as medições da máquina.A unidade de exibição está equipada com recursos fáceis de usar, tais como botões de função e um teclado, garantindo uma operação conveniente.

Múltiplos eixos: O sistema SDS2-3MS DRO suporta vários eixos, proporcionando feedback de medição e controlo para diferentes movimentos da máquina.Esta versatilidade permite um posicionamento preciso e uma usinagem precisa em vários eixos simultaneamente.

Compatibilidade entre torno e fresagem: O sistema DRO é compatível com máquinas de torno e fresagem, tornando-se uma ferramenta versátil para os maquinistas que trabalham com diferentes tipos de equipamentos.Ele pode ser facilmente integrado no sistema de controle da máquina para uma operação suave e perfeita.

Alta precisão: O sistema de leitura digital oferece leituras de medição de alta precisão, garantindo um controlo preciso dos movimentos da máquina e alcançando tolerâncias apertadas na usinagem.Este nível de precisão é essencial para obter resultados de usinagem ideais.

Modo de medição incremental e absoluto: O sistema SDS2-3MS DRO suporta modos de medição incremental e absoluto, oferecendo flexibilidade e conveniência para vários cenários de usinagem.Os operadores podem alternar facilmente entre os dois modos para atender às suas necessidades específicas.

Funcionalidade:

O sistema de leitura digital SDS2-3MS SINO Lathe Milling Machine DRO permite que os operadores monitorem e controlem com precisão os movimentos da máquina durante as operações de torno e fresagem.Proporcionar feedback de medição em tempo real, permite aos operadores efectuar os ajustamentos e correcções necessários, assegurando a obtenção dos resultados de usinagem desejados com elevada precisão.

Utilização:

O sistema DRO é essencial em operações de usinagem que exigem medição e controle precisos, como torneamento, fresagem, perfuração e perfuração.

Cenários aplicáveis:

Operações do torno: O sistema DRO é perfeito para várias operações do torno, como virar, virar, afinar, roscar e ranhurar.assegura um controlo preciso dos movimentos das ferramentasEste nível de precisão é crucial para a produção de peças de alta qualidade com tolerâncias muito rigorosas em operações baseadas em torno.

Operações de fresagem: O sistema DRO é altamente eficaz para operações de fresagem, como contorno, ranhuras, perfuração e perfis.que permitam aos operadores alcançar um nível de precisãoEsta precisão é essencial para produzir peças de alta qualidade e manter tolerâncias rigorosas em várias tarefas de fresagem.

O DRO SDS3MS é um medidor versátil e polivalente equipado com um visor numérico de 3 coordenadas, tornando-o adequado para uma ampla gama de operações de usinagem.A sua flexibilidade permite aos utilizadores mudar facilmente para a função adequada para diferentes máquinas-ferramenta simplesmente alterando os parâmetrosEsta adaptabilidade torna o SDS3MS uma ferramenta poderosa para várias operações, proporcionando medição e controlo precisos entre diferentes máquinas sem a necessidade de uma reconfiguração complexa.É uma solução eficiente para melhorar a produtividade e manter alta precisão em várias tarefas de usinagem.

Parâmetros de leitura digital SINO SDS3MS

1. Intervalo de tensão: AC 85V a 250V, 50Hz a 60Hz
2. Consumo de energia: 15W, 25VA
3. Apoio de coordenadas: 1 eixo, 2 eixos, 3 eixos
4. Display: Display de 7 segmentos para dados de saída (suporta 2 ou 3 eixos), mostrando até 8 caracteres com símbolos relevantes
5. Peso: 2 kg
6. Sinais de entrada: sinais de saída do colector aberto TTL e EIA-422, com uma interface fácil para ligação a controladores programáveis
7. Frequência do sinal de entrada: suporta frequências superiores a 100 kHz
8. Opções de resolução: 10 microns, 5 microns, 2 microns, 1 micron ou 0,5 microns

Funções básicas

Conversão mm/pulgada: permite a troca entre unidades métricas e imperiais.
Transformação absoluta/relativa: Suporta sistemas de coordenadas absolutos e relativos.
Função de divisão do meio: Divide o sistema em metades para um alinhamento ou medições precisos.
Função "R" simples: Realiza operações básicas de raio (R) para ajustes rápidos.
Função "R" suave: garante transições ou curvas suaves ao aplicar a função "R".
Dividir o perímetro de um círculo: permite dividir a circunferência de um círculo em segmentos iguais.
Salvar 200 pontos zero de peça de trabalho: Armazenar até 200 pontos zero de peça de trabalho para fácil recuperação.
Dividir buracos em uma linha oblíqua: Ajuda na divisão de buracos ao longo de uma linha em ângulo ou inclinada.
Cálculo matemático: fornece ferramentas para realizar cálculos matemáticos complexos.
Compensação do diâmetro da ferramenta: ajusta o diâmetro da ferramenta de corte para melhorar a precisão.
Processo de bisel: Suporta operações de bisel para cortes ou bordas em ângulo.
Posição Zero Automático-descanso: Restaura automaticamente a posição zero da máquina para conveniência e precisão.

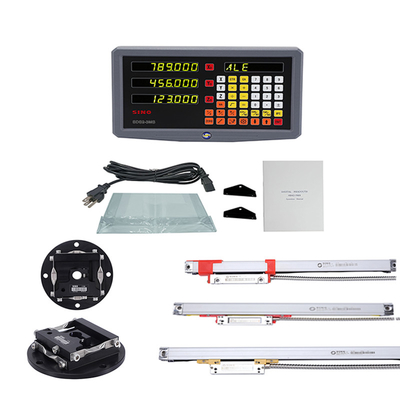

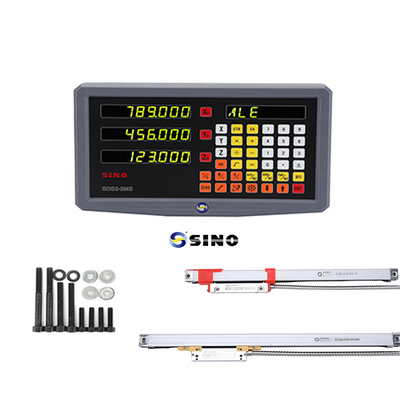

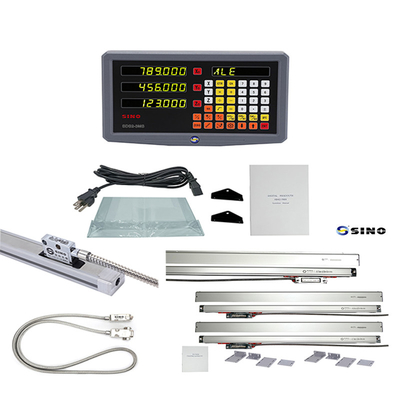

Imagem/fotos do produto:

O estante na foto é opcional, não é um produto padrão.
