Sistema de leitura digital SINO SDS2-3MS DRO para tornos e fresadoras com exibição numérica de 3 coordenadas

Sistema de leitura digital SINO SDS2-3MS DRO para tornos e fresadoras com ecrã SDS3MS
Sistema de leitura digital SINO SDS2-3MS DRO para tornos e fresadoras com exibição numérica de 3 coordenadas

O SDS2-3MS SINO Torno e Moagem Máquina DRO leitura digital com SDS3MS Display é um sofisticado sistema de leitura digital projetado para torno e moagem máquinas.Feedback de medição em tempo real, permitindo aos operadores monitorizar e controlar o processo de usinagem com uma precisão excepcional. Este sistema aumenta a eficiência operacional e garante resultados consistentes e de elevada qualidade.

Características:

Display SDS3MS: Este sistema de leitura digital está equipado com o display SDS3MS, que oferece uma interface clara e fácil de usar para monitorar as medições da máquina.A unidade de exibição é projetada com recursos intuitivos, incluindo botões de funções fáceis de usar e um teclado, garantindo uma operação suave e conveniente para o utilizador.melhorar o fluxo de trabalho e a precisão durante as tarefas de usinagem.
Múltiplos eixos: O sistema SDS2-3MS DRO suporta múltiplos eixos, fornecendo feedback de medição e controle para vários movimentos da máquina.Esta característica permite um posicionamento preciso e uma usinagem precisa em diferentes eixos simultaneamenteSe você está trabalhando com um torno ou fresadora, você pode usar uma máquina de moldagem para fazer uma máquina de moldagem.O suporte de múltiplos eixos garante que as tarefas de usinagem complexas possam ser tratadas com precisão e facilidade.
Compatibilidade do torno e da fresagem: O sistema SDS2-3MS DRO foi concebido para ser compatível com máquinas de torno e de fresagem, oferecendo uma versatilidade excepcional para os maquinistas.Esta flexibilidade permite a sua integração nos sistemas de controlo de várias máquinasSe você estiver trabalhando com processos de torneamento ou fresagem, o sistema fornece medições precisas e melhora o desempenho geral da máquina.
Alta precisão: o sistema SDS2-3MS DRO fornece leituras de medição de alta precisão, garantindo um controle rigoroso dos movimentos da máquina.Este nível de precisão é essencial para alcançar tolerâncias apertadas e resultados ótimos nas operações de usinagemQuer se trate de ajustamentos finos ou de processos complexos, o feedback preciso do sistema garante que o produto final cumpra as especificações exigidas com consistência e fiabilidade.
Modos de medição incremental e absoluto: O sistema SDS2-3MS DRO oferece modos de medição incremental e absoluto, proporcionando flexibilidade para várias tarefas de usinagem.As medições são feitas em relação à posição anteriorNo modo absoluto, o sistema registra a posição exacta de cada eixo a partir de um ponto de referência fixo,tornando-o perfeito para precisãoOs operadores podem alternar facilmente entre os dois modos, adaptando-se às diferentes necessidades de usinagem para uma maior conveniência e precisão.
Funcionalidade:

O sistema de leitura digital SDS2-3MS SINO Lathe Milling Machine DRO permite que os operadores monitorem e controlem os movimentos da máquina com alta precisão durante as operações de torno e fresagem.Proporcionar feedback de medição em tempo real, permite ajustes e correcções imediatos, garantindo que os processos de usinagem permaneçam no caminho certo.O programa de investigação e de desenvolvimento da União Europeia, dados actualizados durante todo o processo de usinagem.

Utilização:
O sistema DRO é amplamente utilizado em operações de usinagem onde a medição e o controle precisos são essenciais, incluindo torneamento, fresagem, perfuração e perfuramento.A sua versatilidade faz com que seja aplicável em várias indústrias, como a metalurgiaNeste sector, o sistema SDS2-3MS DRO ajuda a garantir a precisão em tarefas de usinagem complexas, melhora a eficiência da produção,e mantém padrões de alta qualidade, fornecendo em tempo realEsta adaptabilidade é fundamental para satisfazer as exigências dos diferentes sectores.
Cenários aplicáveis:
Operações do torno: O sistema SDS2-3MS DRO é perfeitamente adequado para uma variedade de operações do torno, incluindo viragem, torneamento, coníferas, roscas e ranhuras.Proporcionando medições precisas e feedback em tempo real sobre os movimentos das ferramentasO sistema garante que cada processo de usinagem seja executado com alta precisão, seja para criar uma superfície lisa, cortar fios ou moldar geometrias complexas.O sistema DRO ajuda a manter tolerâncias rigorosas e resultados consistentes, melhorando a qualidade e a eficiência das operações de torno.
Operações de fresagem: o sistema também é adequado para operações de fresagem, incluindo contornos, ranhuras, perfuração e perfis.que permitam aos operadores realizar operações de fresagem precisas e repetíveis.

O DRO SDS3MS é um medidor polivalente com um visor numérico de 3 coordenadas.
Este calibre permite a flexibilidade de mudar para a função adequada para diferentes máquinas-ferramenta, simplesmente ajustando os parâmetros.Esta adaptabilidade permite aos operadores adaptar facilmente o sistema para várias tarefas de usinagem, assegurando um desempenho óptimo em uma variedade de aplicações. quer seja a transição entre torno, fresagem ou outras máquinas-ferramenta, a capacidade de ajustar os parâmetros ajuda a simplificar as operações,Reduzir o tempo de instalaçãoEsta característica torna o sistema versátil e fácil de usar para uma ampla gama de necessidades de usinagem.

Parâmetros de leitura digital SINO SDS3MS


1. Faixa de tensão: AC 85V ~ 250V, 50Hz ~ 60Hz Este amplo intervalo de tensão permite que o sistema seja compatível com várias fontes de energia, tornando-o adaptável a diferentes regiões ou condições operacionais.
2. Consumo de energia: 15W, com uma potência máxima de 25VA O sistema funciona de forma eficiente, garantindo um mínimo de consumo de energia e mantendo um elevado desempenho.
3. Número de coordenadas: o sistema suporta configurações de 1 eixo, 2 eixos ou 3 eixos, oferecendo flexibilidade para diferentes configurações de usinagem.
4. Display: o sistema dispõe de um display de 7 segmentos que exibe dados de saída de dois ou três eixos.facilitando a localização da máquina.
5. Peso: A unidade pesa 2 kg, tornando-a compacta e gerenciável para instalação e instalação.
6. sinal de entrada: o sistema aceita os sinais de saída TTL (Transistor-Transistor Logic) e EIA-422 do colector aberto,com um comprimento de 80 mm ou mais, mas não superior a 150 mm,.
7. Frequência de sinal de entrada: suporta uma frequência de sinal de entrada de > 100 kHz, garantindo processamento de dados de alta velocidade e feedback preciso em tempo real.
8. Resolução: O sistema permite configurações de resolução personalizáveis, incluindo 10 microns, 5 microns, 2 microns, 1 micron e 0,5 microns, garantindo precisão em várias tarefas de usinagem.


Funções básicas

Conversão de mm/ polegada.
Função de divisão do meio. Função simples de RR.
Função suave R R Divide o perímetro de um círculo
Economiza 200 peças de zero pontos. Divide os buracos ao longo de uma linha angular.
Cálculo Matemático Compensação do diâmetro da ferramenta
Processo de Bevel. Reinicialização automática da posição zero.

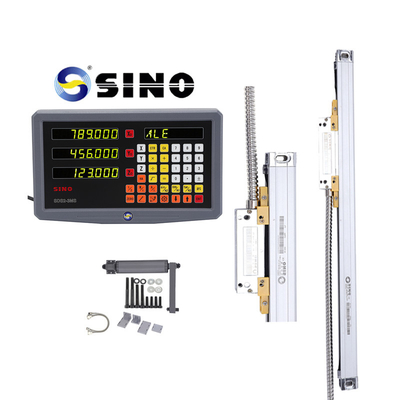

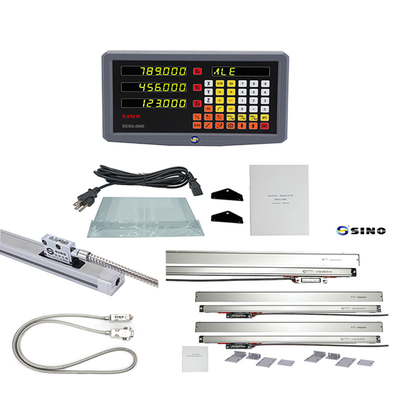

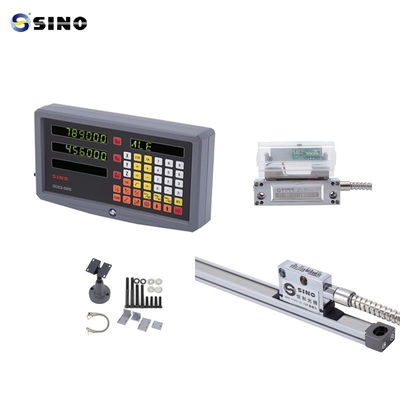

Imagem/fotos do produto:




O estante na foto é opcional, não é um produto padrão.
