Sistema de leitura digital SINO SDS2-3MS para tornos e fresadoras com exibição de coordenadas de três eixos

O sistema de leitura digital SDS2-3MS SINO, equipado com o ecrã SDS3MS, foi especialmente concebido para ser utilizado com torno e fresadoras.permitindo aos operadores monitorizar e controlar eficazmente o processo de usinagem com elevada precisão.

Características:

Display SDS3MS: O sistema de leitura digital SDS3MS possui uma interface clara e intuitiva para monitorizar sem esforço as medições da máquina.fornecer um controlo conveniente e eficiente para os operadores.

Capacidade de múltiplos eixos: O sistema SDS2-3MS DRO suporta múltiplos eixos, fornecendo feedback de medição e controle para vários movimentos da máquina.Esta funcionalidade garante um posicionamento preciso e uma usinagem precisa em vários eixos simultaneamente, melhorando a eficiência e a precisão globais.

Compatibilidade com tornos e fresadoras: O sistema DRO é altamente versátil, tornando-o adequado para tornos e fresadoras.Integra-se perfeitamente com uma ampla gama de equipamentos e pode ser facilmente incorporado em sistemas de controlo de máquinas existentes, assegurando uma operação suave e eficiente.

Alta precisão: o sistema de leitura digital oferece leituras de medição altamente precisas, garantindo um controlo preciso dos movimentos da máquina.Este nível de precisão permite que os maquinistas alcancem tolerâncias apertadas, que é essencial para alcançar resultados de usinagem ideais e manter padrões de qualidade elevados.

Modos de medição incrementais e absolutos: O sistema SDS2-3MS DRO oferece modos de medição incrementais e absolutos, proporcionando flexibilidade para uma variedade de tarefas de usinagem.Os operadores podem alternar facilmente entre os modos para satisfazer requisitos específicos, aumentando a versatilidade e a adaptabilidade em diferentes cenários de usinagem.

Funcionalidade:

O sistema de leitura digital SINO SDS2-3MS para tornos e fresadoras permite o controlo e a monitorização precisos dos movimentos da máquina durante as operações de usinagem.Oferece feedback de medição em tempo real, permitindo aos operadores efectuar rapidamente ajustes e correcções, garantindo resultados de mecanização precisos e de elevada qualidade.

Utilização:

O sistema DRO é amplamente utilizado em operações de usinagem que exigem medição e controle precisos, incluindo torneamento, fresagem, perfuração e perfuração.As suas aplicações abrangem várias indústrias, como a metalurgia., indústria da madeira, automotiva e aeroespacial, onde a alta precisão é essencial para alcançar resultados ótimos e manter os padrões de qualidade.

Operações de torno: O sistema é especialmente adequado para tarefas de torno, como virar, virar, afinar, enfiar e ranhurar.garantir resultados de usinagem precisos e resultados ótimos nas operações do tornoEste nível de precisão ajuda a alcançar tolerâncias apertadas e acabamentos de alta qualidade numa variedade de aplicações de torno.

Operações de moagem: O sistema DRO é altamente eficaz para tarefas de fresagem, tais como contorno, escavação, perfuração e perfis.permitir que os operadores obtenham resultados consistentes e precisos numa ampla gama de aplicações de fresagemEste nível de precisão é crucial para manter os padrões de alta qualidade e garantir que os resultados da usinagem cumpram as especificações desejadas.Os operadores podem gerenciar facilmente operações de fresagem complexas, alcançando desempenho óptimo e resultados de alta precisão.

SDS3MS DRO:O SDS3MS DRO é um medidor versátil e polivalente com um display numérico de 3 coordenadas, tornando-o ideal para uma ampla gama de máquinas-ferramenta.com parâmetros que podem ser ajustados para satisfazer requisitos específicos de usinagemEsta adaptabilidade garante uma medição e um controlo precisos em várias operações, aumentando a eficiência e a precisão.O SDS3MS DRO fornece uma, resultados de alta precisão, tornando-a uma ferramenta essencial para diversas configurações de usinagem e melhorando a produtividade geral.

Parâmetros de leitura digital SINO SDS3MS

1. Voltagem de entrada: AC 85V a 250V, 50Hz a 60Hz
2. Consumo de energia: 15W / 25VA
3. Opções de coordenadas: eixo único (A), eixo duplo (XY), eixo triplo (XYZ)
4. Display: LED de 7 segmentos para dados numéricos com sinalização; display de símbolos de 8 metros
5. Peso: 2 kg
6. Sinais de entrada: TTL, EIA-422, saída do colector aberto; funciona com controladores programáveis
7. Frequência do sinal: superior a 100 kHz
8. Opções de resolução: 10 microns, 5 microns, 2 microns, 1 micron, 0,5 microns

Funções básicas

Conversão de milímetros para polegadas: permite conversões absolutas e relativas entre milímetros e polegadas.
Função de divisão média: Função "R" suave para dividir ou dividir formas facilmente.
Divisão do perímetro do círculo: Divide o perímetro de um círculo em partes iguais.
Armazenamento de Pontos Zero da peça de trabalho: Guarde até 200 pontos zero para recuperação rápida e fácil.
Divisão de buracos ao longo de uma linha inclinada: Divide com precisão buracos ao longo de uma linha angular.
Ferramentas de cálculo matemático: Inclui ferramentas avançadas para cálculos como compensação de diâmetro.
Reinicialização zero do processo do bisel: reinicializa automaticamente o ponto zero para o corte do bisel, garantindo superfícies angulares precisas.

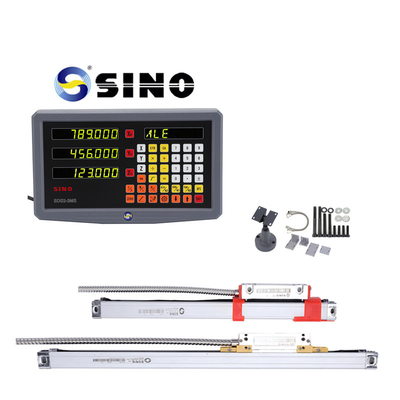

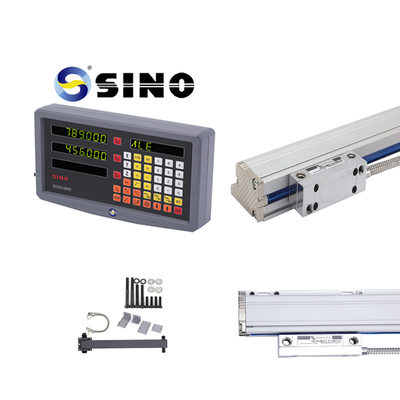

Imagem/fotos do produto:

O estante na foto é opcional, não é um produto padrão.
