Sistema de leitura digital SINO SDS2-3MS DRO com três monitores numéricos coordenados para máquina de fresagem de torno

Sistema de leitura digital SINO SDS2-3MS DRO com três monitores numéricos de coordenadas para máquina de fresagem de torno

SINO SDS2-3MS Leitura digital para máquinas de torno e fresagem com exibição de coordenadas de três eixos

O sistema de leitura digital SDS2-3MS SINO, com o ecrã SDS3MS, foi concebido especificamente para tornos e fresadoras.permitir que os operadores monitorizem e controlem de perto o processo de usinagem com precisão.

Características:

Display SDS3MS: O sistema de leitura digital SDS3MS possui uma interface clara e fácil de usar, concebida para facilitar o controlo das medições da máquina.garantir uma operação conveniente e eficiente.

Capacidade de múltiplos eixos: O sistema SDS2-3MS DRO suporta múltiplos eixos, permitindo feedback de medição e controle em vários movimentos da máquina.Esta capacidade garante posicionamento preciso e usinagem precisa em vários eixos simultaneamente, aumentando a eficiência e a precisão globais.

Compatibilidade com tornos e fresadoras: O sistema DRO foi concebido para ser versátil, tornando-o ideal tanto para tornos como para fresadoras.Integra-se perfeitamente com vários tipos de equipamentos e pode ser facilmente incorporado em sistemas de controlo de máquinas, assegurando uma operação eficiente e harmoniosa.

Alta precisão: o sistema de leitura digital fornece leituras de medição de alta precisão, garantindo um controlo preciso dos movimentos da máquina.Este nível de precisão permite aos maquinistas atingir tolerâncias muito apertadas, que é crucial para obter resultados de usinagem ideais e manter padrões de qualidade elevados.

Modos de medição incremental e absoluto: O sistema SDS2-3MS DRO oferece modos de medição incremental e absoluto, proporcionando flexibilidade para uma ampla gama de tarefas de usinagem.Os operadores podem alternar facilmente entre os modos para satisfazer requisitos específicos, aumentando a versatilidade e a adaptabilidade em diferentes cenários de usinagem.

Funcionalidade:

O sistema de leitura digital SDS2-3MS SINO Lathe and Milling Machine DRO permite o monitoramento e controle precisos dos movimentos da máquina durante as operações de torno e fresagem.Fornece feedback de medição em tempo real, permitindo que os operadores façam ajustamentos e correcções oportunos para assegurar resultados precisos de usinagem.

Utilização:

O sistema DRO é amplamente utilizado em operações de usinagem que exigem medição e controle precisos, incluindo torneamento, fresagem, perfuração e perfuramento.As suas aplicações são predominantes em várias indústrias, tais como metalurgia, carpintaria, automoção e aeroespacial, onde a alta precisão é crítica.

Operações de torno: O sistema é particularmente adequado para tarefas de torno, como virar, virar, afinar, roscar e ranhurar, permitindo uma medição e um controlo precisos dos movimentos das ferramentas,garantir resultados de usinagem precisos e resultados ótimos nas operações do torno.

Operações de moagem: O sistema DRO é altamente eficaz para tarefas de fresagem, tais como contorno, escavação, perfuração e perfis.O que permite aos operadores alcançar um nível deEsta precisão é essencial para manter padrões de qualidade elevados e alcançar os resultados de usinagem desejados.

SDS3MS DRO: O SDS3MS DRO é um medidor versátil e polivalente equipado com um visor numérico de 3 coordenadas, tornando-o adequado para uma ampla gama de máquinas-ferramenta.A sua flexibilidade permite uma fácil configuração ajustando os parâmetros para satisfazer as necessidades específicas de usinagemEsta adaptabilidade garante que o sistema possa ser eficazmente utilizado em diferentes configurações de usinagem,Melhorar a eficiência e precisão globais.

Parâmetros de leitura digital SINO SDS3MS

1. Voltagem de entrada: AC 85V a 250V, 50Hz a 60Hz
2. Consumo de energia: 15W / 25VA
3. Configurações de coordenadas: eixo único (A), eixo duplo (XY), eixo triplo (XYZ)
4. Display: display LED de 7 segmentos para dados numéricos assinados; display de símbolos de 8 metros
5. Peso: 2 kg
6. Sinais de entrada: TTL, EIA-422, sinal de saída do colector aberto; compatível com controladores programáveis
7. Frequência do sinal: > 100 kHz
8. Opções de resolução: 10 microns, 5 microns, 2 microns, 1 micron, 0,5 microns

Funções básicas

Conversão de milímetros para polegadas: Suporta transformações absolutas e relativas para conversão entre milímetros e polegadas.

Função de divisão média: Função "R" simples e suave para divisão ou divisão de formas.

Divisão do perímetro do círculo: Função para dividir o perímetro de um círculo em seções iguais.

Armazenamento de Pontos Zero da peça: Permite salvar até 200 pontos zero da peça para uma retirada eficiente.

Divisão de buracos ao longo de uma linha inclinada: Capacidade de dividir buracos ao longo de uma linha oblíqua com colocação precisa.

Ferramentas de cálculo matemático: Inclui ferramentas para cálculos avançados, como compensação de diâmetro.

Reinicialização automática do processo do bisel: reinicialização automática da posição zero para o processamento do bisel, garantindo o usinamento preciso das superfícies angulares.

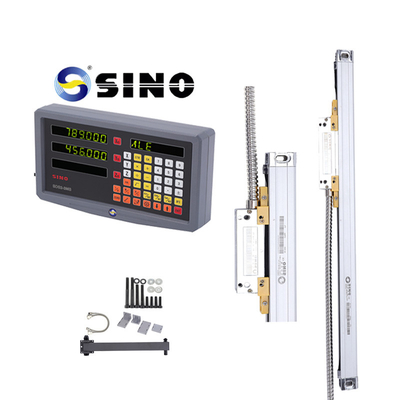

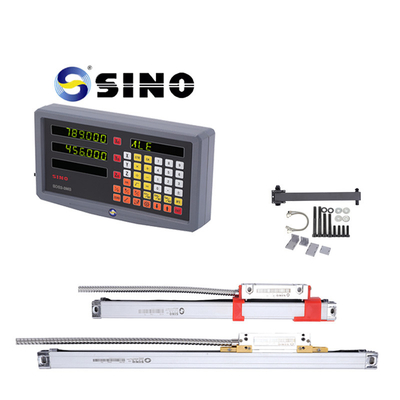

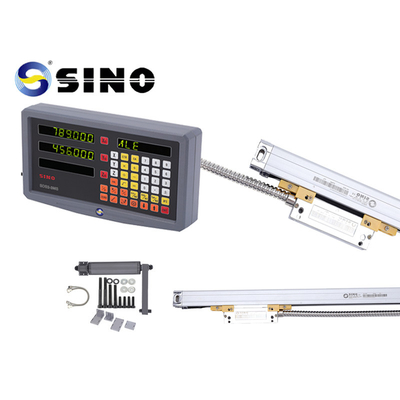

Imagem/fotos do produto:

O estante na foto é opcional, não é um produto padrão.
