SINO SDS2-3VA Medidor de leitura digital DRO de 3 eixos com codificador de escala linear para torno e moinhos

SINO SDS2-3VA 3 eixos Métro de leitura digital KA300 Regra linear de vidro TTL/RS422

Características principais:

Capacidade de 3 eixos: O medidor DRO SDS2-3VA pode monitorar e controlar simultaneamente três eixos, tornando-o ideal para máquinas como fresadoras, tornos,e moinhos que exijam precisão multi-eixo.

2️?? Regra linear de vidro KA300: Este medidor de leitura digital é compatível com a regra linear de vidro KA300, conhecida por suas medições precisas e confiáveis, garantindo um posicionamento e usinagem precisos.

3️?? sinal TTL/RS422: suportando sinais TTL/RS422, o SDS2-3VA garante uma comunicação robusta entre o medidor de leitura digital e a régua linear, facilitando a transmissão precisa de dados.

Display digital: com um display digital, o medidor fornece medições em tempo real, permitindo um acompanhamento e controlo precisos do processo de usinagem.

Interface amigável ao utilizador: Com a sua interface intuitiva, o medidor DRO oferece uma fácil configuração, personalização e operação, melhorando a facilidade de utilização para os operadores.

Estas características tornam a função gráfica mais fácil de usar. É a primeira fábrica na China a utilizar uma calculadora de 16 e 32 bits num sistema DRO, e a frequência de entrada do sistema DRO,até 5 MHz com A/B, está entre as mais altas do mundo.

SDS2-3VASistemas de leitura digital DROFunções:

PCD Divisão da circunferência (testadores de faíscas e fresadoras): Esta função permite uma divisão precisa da circunferência em partes iguais,com um diâmetro superior a 50 mm,.
Função para o mecanizado de câmaras involuídas (máquinas de fresagem): concebida especificamente para máquinas de fresagem, esta função facilita o mecanizado de perfis involuídos,Especiais para a fabricação de engrenagens e outros componentes especializados com formas involutivas.
Processamento de bordas e processamento de superfícies angulares (específico para fresadoras): Esta característica permite que as fresadoras executem o processamento de bordas e processem superfícies angulares com precisão,garantir cortes angulares precisos e acabamentos de superfície.
Função N3 (específica da fresadora):A função N3 das fresadoras fornece capacidades avançadas, como interpolação complexa e controlo de eixos adicionais,Melhorando a versatilidade da máquina para operações de fresagem complexas.
Perfuração diagonal (Fresadora): Esta função permite que as fresadoras realizem operações de perfuração diagonal,que permitam uma perfuração eficiente em ângulos que não sejam perpendiculares ou paralelos à superfície da peça de trabalho.
Função R-Arc (específica da fresadora):A função R-Arc nas fresadoras facilita a usinagem de arcos com um raio especificado, oferecendo um controlo preciso sobre superfícies e perfis curvos.
Função de medição do ângulo cônico (apenas na latera):Especificamente concebida para tornos, esta função mede e monitora com precisão os ângulos cônicos durante as operações de torneamento, garantindo um controlo dimensional preciso.
200-Recolha de Ferramentas (Late Aplicável): Esta função em tornos permite a gestão e selecção de até 200 ferramentas diferentes, otimizando a eficiência da ferramenta e o fluxo de trabalho nas operações de usinagem.

Especificações do sistema de leitura digital SINO SDS2-3VA mais uma escala linear de vidro

Funções pré-estabelecidas:O sistema de leitura digital SDS2-3VA inclui funções pré-estabelecidas concebidas para armazenar e recordar rapidamente valores de medição específicos.Esta capacidade simplifica as tarefas de usinagem repetitivas, permitindo que os operadores para recuperar facilmente e aplicar configurações precisas, aumentando a eficiência e a coerência na produção.

Compensação de erros: Esta característica permite ao sistema SDS2-3VA compensar eventuais imprecisões nas máquinas-ferramenta ou desvios de medição.Calibrando o sistema e aplicando valores de correcção, aumenta a precisão geral das medições, garantindo que as operações de usinagem mantenham tolerâncias rigorosas e padrões de qualidade elevados.

Interface de dados:Alguns modelos do sistema de leitura digital SDS2-3VA são equipados com interfaces de dados, tais como RS-232 ou USB.Estas interfaces facilitam a transferência e comunicação de dados entre a unidade de leitura digital e dispositivos externos, como computadores ou sistemas de registo de dados.Esta conectividade permite a monitorização em tempo real, o registo de dados e a análise, apoiando os esforços de controlo de qualidade e a otimização de processos nos ambientes de fabrico.

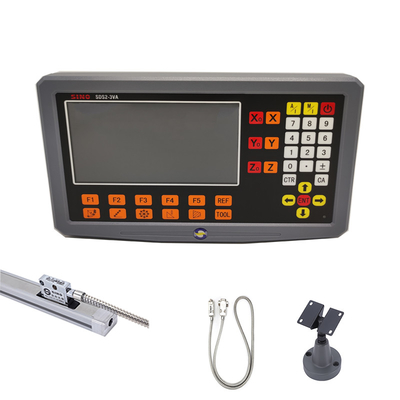

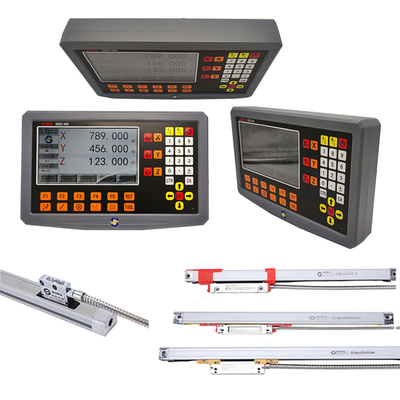

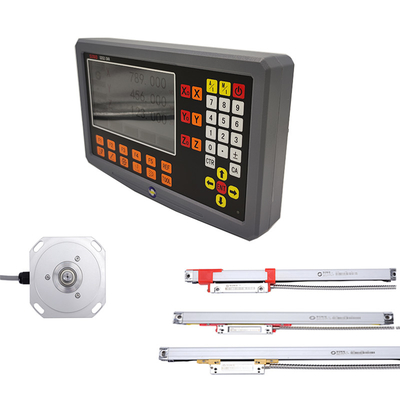

Imagem/fotos do produto:

O estante na foto é opcional, não é um produto padrão.
