Sistema de leitura digital (DRO) SINO SDS2-3MS para máquinas de torno e fresagem

O sistema SINO SDS2-3MS DRO foi concebido especificamente para tornos e fresadoras, oferecendo um feedback de medição preciso com o seu display numérico SDS3MS.Este sistema permite aos operadores monitorizar e controlar os processos de usinagem com precisão e dados em tempo real.

Características:

Display SDS3MS: O sistema SDS2-3MS DRO inclui o display SDS3MS, com uma interface clara e fácil de usar para monitorar as medições da máquina.assegura uma operação conveniente durante as tarefas de usinagem.
Suporte para vários eixos: concebido para lidar com vários eixos, o sistema SDS2-3MS DRO oferece um feedback de medição e controle precisos em diferentes movimentos da máquina.Esta capacidade permite que os maquinistas alcancem um posicionamento preciso e controle em vários eixos simultaneamente.
Compatibilidade com máquinas de torno e fresagem: adequado para máquinas de torno e fresagem, este sistema DRO fornece versatilidade para os maquinistas que trabalham com diferentes tipos de equipamentos.Integra-se perfeitamente nos sistemas de controlo da máquina, facilitando uma operação eficiente em várias aplicações de usinagem.
Alta precisão: o sistema de leitura digital permite um controlo preciso dos movimentos da máquina, proporcionando uma elevada precisão nas leituras de medição.Esta capacidade é essencial para alcançar tolerâncias apertadas e resultados de usinagem ideais em diversas tarefas de fabricação.
Modo de medição incremental e absoluto: o SDS2-3MS suporta modos de medição incremental e absoluto, oferecendo flexibilidade para diferentes requisitos de usinagem.Os operadores podem facilmente alternar entre os modos conforme necessário, assegurando a adaptabilidade a vários cenários de usinagem.

Funcionalidade:

O sistema de leitura digital SDS2-3MS SINO Lathe Milling Machine DRO permite monitorar e controlar com precisão os movimentos da máquina durante as operações de torno e fresagem.Proporcionar feedback de medição em tempo real, os operadores podem ajustar e corrigir prontamente os parâmetros de usinagem para alcançar a precisão e a qualidade desejadas nas suas peças de trabalho.Este sistema aumenta a eficiência operacional e garante um desempenho consistente em várias tarefas de usinagem.

Utilização:

O sistema DRO é amplamente utilizado em operações de usinagem que exigem medição e controle precisos, como torneamento, fresagem, perfuração e perfuração.Incluindo a metalurgia, carpintaria, automoção, aeroespacial e muito mais.

Cenários aplicáveis:

Operações do torno: nas operações do torno, que incluem virar, virar, afinar, roscar e ranhurar, o sistema DRO permite que os operadores monitorem e controlem os movimentos da ferramenta com alta precisão.Esta capacidade garante que as dimensões de usinagem sejam alcançadas com precisão, crítico para a fabricação de componentes cilíndricos ou cônicos utilizados em várias indústrias.
Operações de fresagem: Para tarefas de fresagem como contornos, ranhuras, perfuração e perfis, o sistema DRO desempenha um papel crucial no monitoramento dos movimentos do cortador.Permite que os operadores definam coordenadas precisas e rastreiam as posições das ferramentas com precisão durante todo o processo de moagemEsta precisão é essencial para criar formas e perfis complexos em metais, plásticos e outros materiais utilizados na fabricação.

O DRO SDS3MS é um sistema de leitura digital versátil equipado com um ecrã numérico de 3 coordenadas, concebido para se adaptar perfeitamente a diferentes máquinas-ferramenta ajustando os seus parâmetros.Este medidor multiuso permite aos operadores trocar de funções facilmente, tornando-o adequado para várias aplicações de usinagem sem necessidade de reconfiguração complexa.

Parâmetros de leitura digital SINO SDS3MS

1.Alteração de tensão: O sistema DRO opera dentro de uma faixa de tensão de AC 85V a 250V e suporta frequências de 50Hz a 60Hz. Esta ampla faixa garante a compatibilidade com vários sistemas de energia em todo o mundo.

2Consumo de energia: o sistema consome 15 watts de energia ou 25 volts-amperes (VA). Isto indica a carga elétrica que coloca na fonte de energia durante o funcionamento.

3. Número de coordenadas: O DRO suporta a exibição de coordenadas para um, dois ou três eixos (coordenadas).Esta flexibilidade permite-lhe ser utilizado com diferentes tipos de máquinas-ferramenta que exigem diferentes configurações de eixo.

4.Display: Dispõe de um ecrã de sete segmentos para exibir dados numéricos.provavelmente mostrando posições de eixo ou outros dados relevantes.

5.Peso: O sistema DRO pesa aproximadamente 2 kg, o que é relevante para considerações de instalação e transporte.

6.Input Signal: Aceita sinais de saída TTL (Transistor-Transistor Logic) e EIA-422 de colector aberto.tornar o DRO compatível com controladores programáveis e outros equipamentos.

7. Frequência do sinal de entrada: o sistema DRO pode lidar com frequências de sinal de entrada superiores a 100 kHz.Esta capacidade de alta frequência garante que ele pode processar mudanças rápidas de posição ou outros sinais de máquinas-ferramenta operando a altas velocidades.

8.Resolução: oferece opções de resolução selecionáveis para conectar sensores ou codificadores, variando de 10 micrômetros (μm) até 0,5 micrômetros (μm).Esta capacidade de resolução fina permite a medição e controle precisos das operações de usinagem, crucial para a obtenção de tolerâncias rigorosas nos processos de fabrico.

Funções básicas

Conversão entre mm e polegadas
Transformações de coordenadas absolutas e relativas
Função de divisão do ponto médio
Função básica "R" para o cálculo do raio
Função "R" suave para curvas precisas
Divisão da circunferência do círculo
Armazenamento de 200 peças de trabalho em pontos zero
Espaçamento dos buracos ao longo das linhas oblíquas
Calculos matemáticos, incluindo a compensação do diâmetro da ferramenta
Operações de empilhamento
Reinicialização automática para posição zero

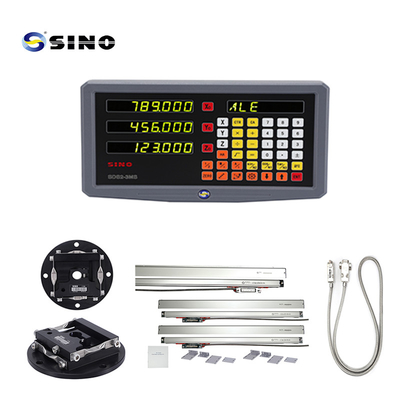

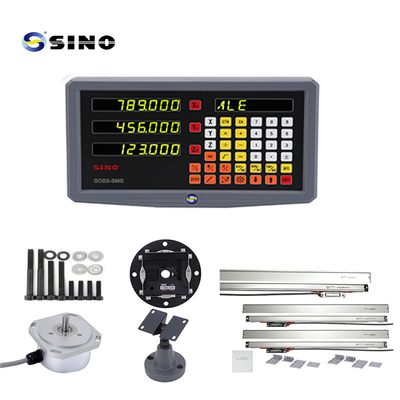

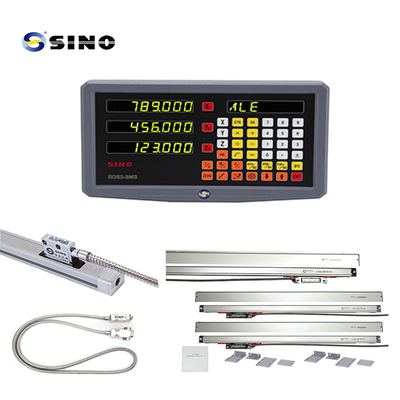

Imagem/fotos do produto:

O estante na foto é opcional, não é um produto padrão.
