Sistema de leitura digital SINO SDS2-3MS com exibição numérica de 3 coordenadas para tornos e fresadoras

SINO SDS2-3MS Máquina de moagem de torno com DRO Digital Reading SDS3MS Display

SINO SDS2-3MS Máquina de moagem de torno DRO Leitura digital com três coordenadas numéricas.

O SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout with SDS3MS Display é um sistema de leitura digital desenvolvido especificamente para máquinas de torno e fresagem.Oferece um feedback preciso e em tempo real, permitindo que os operadores monitorizem e gerenciem com precisão o processo de usinagem.

Características:

Suporte a múltiplos eixos: Este sistema de leitura digital suporta múltiplos eixos, permitindo um feedback de medição e controlo precisos em vários movimentos da máquina.Os maquinistas podem obter posicionamento e controle precisos em vários eixos simultaneamente, melhorando a eficiência geral da usinagem.

Compatibilidade com torno e fresagem: Projetado para ser compatível com máquinas de torno e fresagem, o sistema SDS2-3MS DRO oferece versatilidade para os maquinistas que trabalham com diferentes tipos de equipamentos.Integra-se perfeitamente nos sistemas de controlo destas máquinas, facilitando operações e instalações simplificadas.

Alta precisão: com as suas leituras de medição de alta precisão, o sistema de leitura digital garante um controlo preciso dos movimentos da máquina.Esta capacidade é essencial para alcançar tolerâncias apertadas e resultados de usinagem ideais em diversas aplicações industriais.

Módulos incrementais e absolutos:O sistema SDS2-3MS DRO suporta modos de medição incrementais e absolutos, proporcionando flexibilidade para vários cenários de usinagem.Os operadores podem facilmente alternar entre os modos conforme necessário, adaptando-se a diferentes requisitos de usinagem com eficiência e precisão.

Funcionalidade:

O SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout System permite que os operadores monitorem e controlem com precisão os movimentos da máquina durante as operações de torno e fresagem.Oferece feedback de medição em tempo real, permitindo aos operadores fazer as modificações e correcções necessárias para obter a potência de usinagem necessária.

Utilização:

Os sistemas de leitura digital (DRO) são ferramentas essenciais nas operações de usinagem que exigem medições e controles precisos em várias indústrias, incluindo metalurgia, carpintaria, automotiva,Aeronáutica, e mais.

Principais aplicações:

Operações do torno:O sistema DRO é crucial para operações de torno, tais como viragem, torneamento, coníferas, roscas e sulcos.assegurar processos de usinagem precisos e eficientes.

Operações de moagem:Em operações de fresagem, incluindo contornos, esgotamento, perfuração e perfis, o sistema DRO desempenha um papel vital.Permitindo aos operadores realizar tarefas de fresagem precisas e repetíveis com facilidade.

Display numérico versátil de três coordenadas (SDS3MS):

O sistema SDS3MS DRO dispõe de um visor numérico versátil de 3 coordenadas, que se adapta facilmente às diferentes funções da máquina, ajustando os parâmetros,que o tornam adequado para várias aplicações de usinagem em diferentes tipos de equipamentos.

Funcionalidade multiuso:Com a sua capacidade de alternar funções entre diferentes máquinas-ferramenta, o sistema SDS3MS DRO aumenta a flexibilidade e a eficiência operacionais.Os maquinistas podem confiar em suas capacidades de medição precisas para otimizar seus processos de usinagem e alcançar resultados superiores.

Parâmetros de leitura digital SINO SDS3MS

1. Intervalo de tensão: AC 85V ~ 250V, 50Hz ~ 60Hz.
2. Consumo de energia: 15W (25VA).
3. Número de coordenadas: suporta 1 coordenada, 2 coordenadas ou 3 coordenadas.
4. Display: Display de 7 segmentos para exibir dados de saída assinados com 8 caracteres, adequado para dois ou três eixos.
5. Peso: 2 kg.
6. Sinais de entrada: Suporta sinais de saída TTL, EIA-422 e colector aberto, proporcionando uma interface conveniente com controladores programáveis.
7. Frequência do sinal de entrada: permite frequências superiores a 100 kHz.
8. Opções de resolução: Suporta resoluções de 10 microns, 5 microns, 2 microns, 1 micron e 0,5 microns.

Funções básicas

mm/pulgada Transformação absoluta/relativa Transformação
Função de divisão média Função simples "R".
Função "R" suave, dividir o perímetro de um círculo.
Economiza 200 peças de zero pontos, divide os buracos ao longo de uma linha oblíqua.
Cálculo matemático Compensação do diâmetro da ferramenta
Processo de Bevel Zero localização autorest

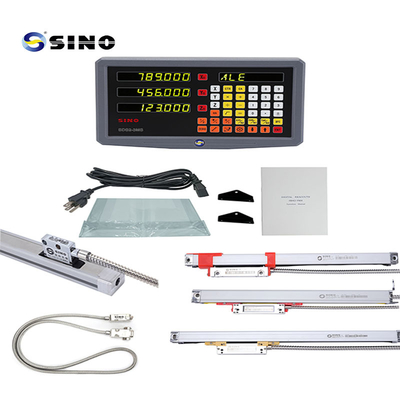

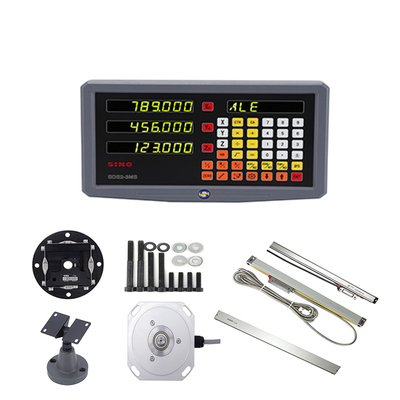

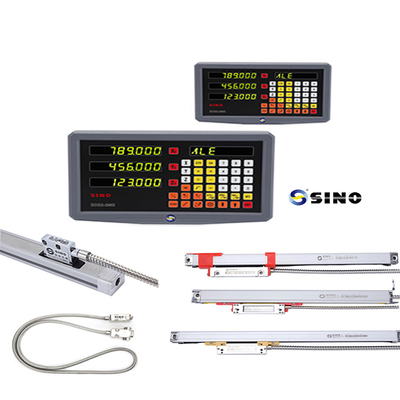

Imagem/fotos do produto:

O estante na foto é opcional, não é um produto padrão.
