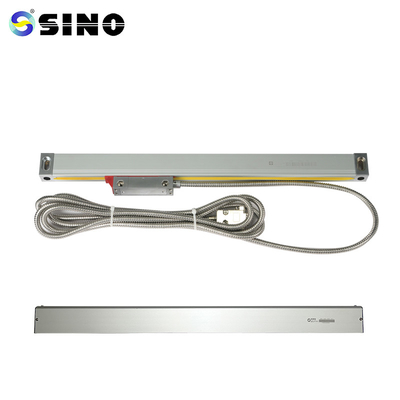

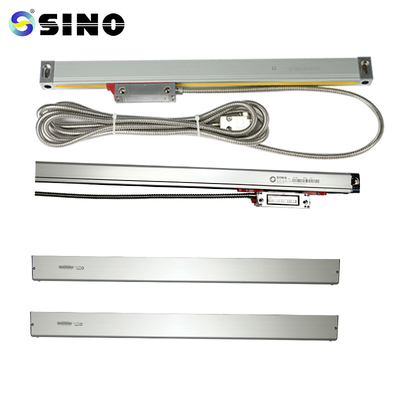

Name: Máquinas de perfurar tornos Uma escala linear fina de alumínio com saída EIA-422
Brand: Guangzhou Sino International Trade Co.,Ltd
SKU: KA500
Availability: InStock

Marca:	SINO
Número do modelo:	KA500
Quantidade mínima:	1 conjunto
preço:	negotiable
Detalhes da embalagem:	Cartão
Condições de pagamento:	T/T, L/C

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Guangzhou, China

Certificação:

CE,RoHS

Nome do item:

Sensor óptico de escala linear SINO KA500

Aplicação:

Escala compacta com ecrã eletrônico

Utilização:

Escala compacta com ecrã eletrônicoEscala compacta com ecrã eletrônico

Comprimento personalizado:

70mm/120mm/170mm/220mm

Duração:

320mm/370mm/420mm/470mm

Materiais:

Alumínio

função:

Máquina de EDM/Lathe/Grinding/Boring

Resolução:

0.5/1/5 μm

Habilidade da fonte:

3000 conjuntos por mês

Destacar:

Máquinas de perfurar tornos Escala linear fina

Balança linear fina de alumínio

EIA-422 Escala linear fina de saída

Descrição do produto

Máquinas de perfurar tornos Uma escala linear fina de alumínio com saída EIA-422

Balança linear fina de alumínio de precisão compatível com a EIA-422 com saída de torno, perfurador e fresadora

Características:

Design de alumínio fino: A estrutura de alumínio fina e leve da escala linear permite que seja usada em locais com espaço limitado sem sacrificar a durabilidade.
EIA-422 Output: A escala tem uma saída EIA-422, um protocolo de comunicação digital que é padronizado.Isto permite transferência de dados confiável e rápido entre o controlador da máquina e a balança.
Alta precisão: a tecnologia de sensores ópticos de escala linear, que oferece opções de resolução de 5 ou 1 um,Garante medições de alta precisão que permitam processos de usinagem calibrados com precisão.
Design robusto: Construído a partir de alumínio, a balança linear tem uma rigidez e longevidade excepcionais, tornando-a capaz de sobreviver aos rigores de longo prazo das operações de torno, perfuramento e fresagem.

Funcionalidade:

Em tornos, perfuradores e fresadoras, a medição precisa do deslocamento linear é possível pela Escala Linear Slim de Alumínio com saída EIA-422.Ele permite processos de usinagem precisos e repetíveis, dando ao controlador da máquina feedback de posição exataA transmissão de dados confiável, a interferência mínima do sinal e a preservação da integridade dos dados são todos assegurados pela saída EIA-422.

Utilização:

As máquinas de torno, perfurador e fresagem são as principais aplicações para a escala linear compacta, uma vez que esses dispositivos exigem medições lineares precisas.É frequentemente utilizado em setores de metalurgia onde precisão e precisão são necessárias para resultados de alta qualidade, tais como produção, fabricação e engenharia de precisão.

O pacote inclui:

Escala linear de vidro, 1 peça, KA500-470mm

0.5/1/5 m de resolução está disponível.

Os comprimentos de codificação personalizados (L0) podem ser fornecidos com base nas necessidades dos consumidores.

Modelo	L0	L1	L2	Modelo	L0	L1	L2
KA500-70	70	172	182	KA500-320	320	422	432
KA500-120	120	222	232	KA500-370	370	472	482
KA500-170	170	272	282	KA500-420	420	522	532
KA500-220	220	322	332	KA500-470	470	572	582
KA500-270	270	372	382

L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador

L2: Dimensão global do codificador

Orientações de funcionamento:

O utilizador deve consultar a Descrição Geral, Considerações de Segurança e

O conteúdo total do capítulo 1 3.

A descrição geral, as considerações de segurança e todos os pormenores

Os especialistas devem respeitar rigorosamente os Capítulos 1 a 3 ao realizarem a instalação, os ensaios e a manutenção.

compreender todos os conceitos dos capítulos 4-5.

Este manual de funcionamento aborda apenas a série de circuitos integrados SINO KA.

codificação simples.

4. Por favor, leia as recomendações de segurança fornecidas abaixo.

Use o seu codificador linear com cuidado.

Informações pormenorizadas:

Máquinas de perfurar tornos Uma escala linear fina de alumínio com saída EIA-422 0

Todas as escalas lineares serão testadas antes da entrega.

Máquinas de perfurar tornos Uma escala linear fina de alumínio com saída EIA-422 1
