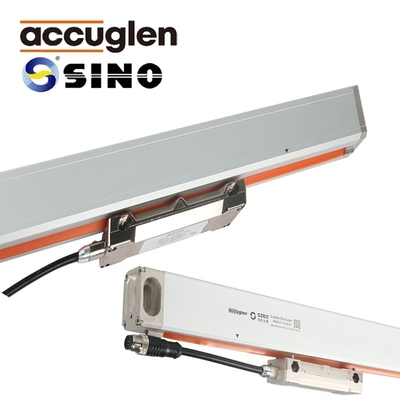

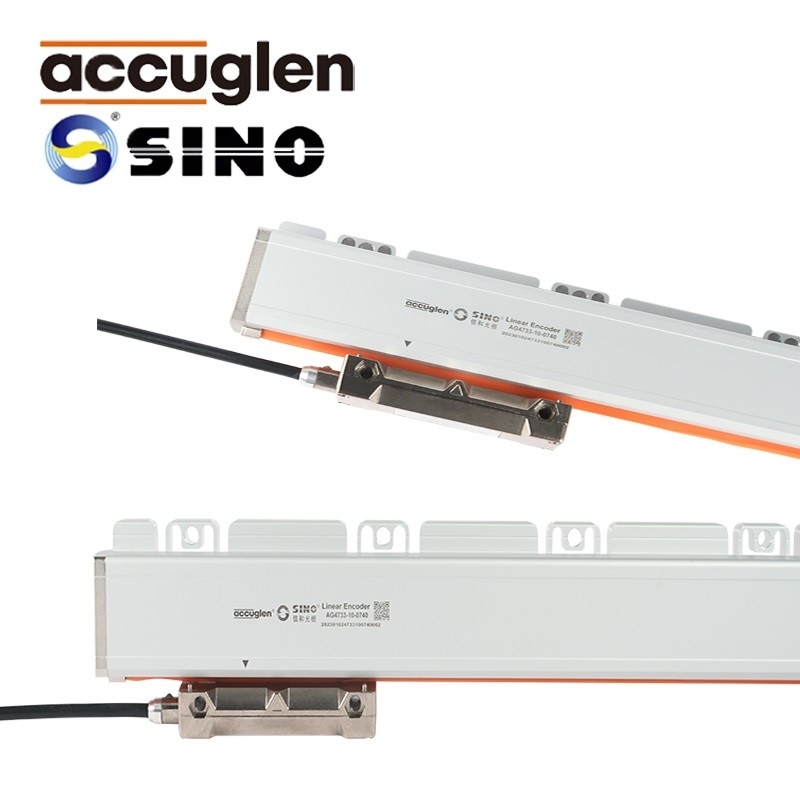

Detalhes do produto:
|
Nome do item: | SINO Linear Grating Ruler | Função: | Máquinas de perfuração/lathes/molas/centros de usinagem |
---|---|---|---|
Comprimento de medição (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Materiais: | Metal |
Resolução: | 0.1μm/0,5μm/1μm/5μm | Secção transversal da habitação ((mm): | 16*16/25*34/18*20/30*43/40*42 |
velocidade máxima: | 60 (M/min) | Proteção de Vedação: | IP53 |
Produção: | RS422/TTL | período de garantia: | 1 ano |
Precisão: | ±3μm/±5μm/±10μm ((L<1m; 20±1°C) | Ponto de referência: | A cada 50 mm, uma |
Solução de encriptação linear da série KA fabricada na China
O conjunto completo de régulas de grelha inclui:
parafusos, proteção contra poeira, manual de funcionamento, balança linear e acessórios de instalação
Modelo
1.KA-200:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:30mm-360mm, resolução:1μm/5μm
2.KA-300:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:70mm-1020mm, resolução:0.1μm/0,5μm/1μm/5μm
3.KA-500:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição: 70 mm-470 mm, resolução:0.5μm/1μm/5μm
4.KA-600:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:1000mm-3000mm, resolução:0.1μm/0,5μm/1μm/5μm
5.KA-700:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:170mm-1240mm, resolução:0.1μm/0,5μm/1μm/5μm
Descrição
1- Velocidade desportiva: até 60 m/min
2Transmissão de longa distância: até 100 metros podem ser divididos
3A cabeça de leitura aumenta a velocidade e a aceleração máximas permitidas ao longo da direcção de medição ao viajar por um trilho de guia com pouco atrito no vidro.Produzindo energia cinética superior do produto.
4O revestimento de proteção de metal macio dos cabos de sinal e a rede de isolamento de várias camadas proporcionam um desempenho à prova d'água e forte anti-interferência.
5A extremidade de floco com revestimento cromado e o corpo de floco de liga de alumínio anodizado oferecem um desempenho anticorrosivo superior.
6As peças bem fabricadas são fáceis de instalar e manter.
instalação com uma régua de grelha de cobertura completa KA-200 com uma cobertura de régua de tipo D, X e H
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
