Detalhes do produto:
|
| Nome do item: | SINO Linear Grating Ruler | Função: | Máquinas de perfuração/lathes/molas/centros de usinagem |
|---|---|---|---|
| Comprimento de medição (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Materiais: | Metal |
| Resolução: | 0.1μm/0,5μm/1μm/5μm | Secção transversal da habitação ((mm): | 16*16/25*34/18*20/30*43/40*42 |
| Velocidade máxima ((m/min): | 60 | Proteção de Vedação: | IP53 |
| Produção: | TTL/RS422 | período de garantia: | 1 ano |
| Precisão: | ±3μm/±5μm/±10μm ((L<1m; 20°C/68°F) | Ponto de referência: | Um em cada 50 mm |

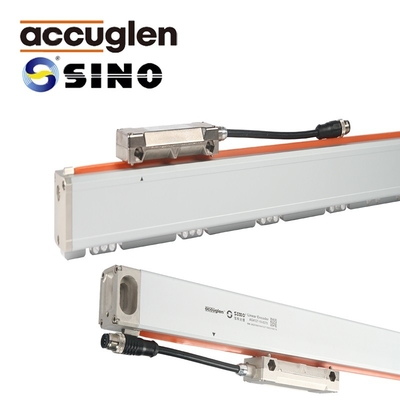

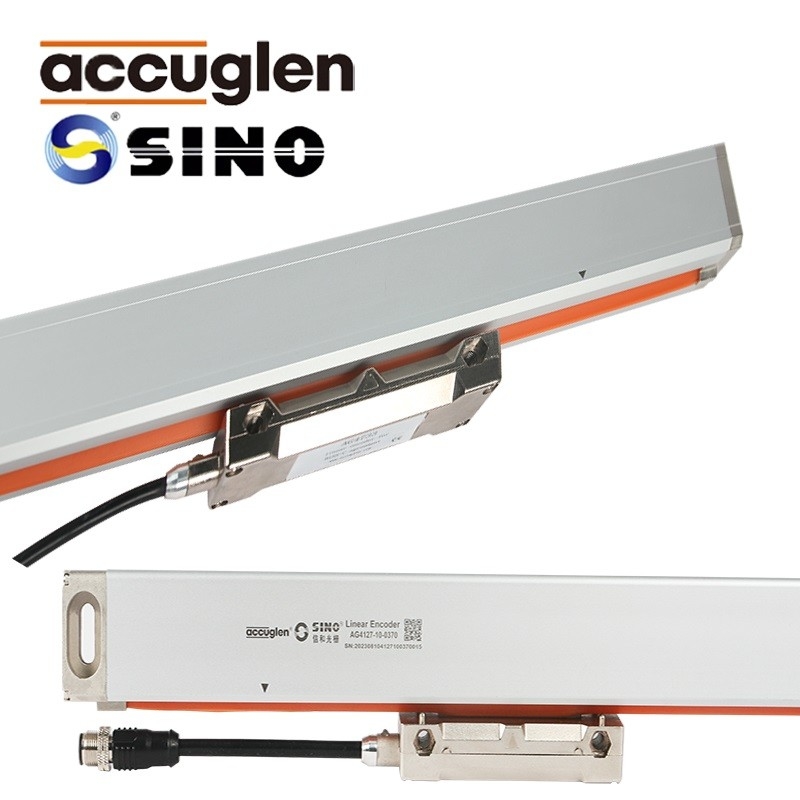

Série KA Linear Encoder Optical Linear Scale Grating Ruler Made In China
O conjunto completo de régua de grelha inclui:
Balança linear, parafusos, cobertura de poeira, manual de funcionamento, acessórios de instalação
Modelo
1.KA-200:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:30mm-360mm, resolução:1μm/5μm
2.KA-300:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:70mm-1020mm, resolução:0.1μm/0,5μm/1μm/5μm
3.KA-500:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição: 70 mm-470 mm, resolução:0.5μm/1μm/5μm
4.KA-600:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:1000mm-3000mm, resolução:0.1μm/0,5μm/1μm/5μm
5.KA-700:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:170mm-1240mm, resolução:0.1μm/0,5μm/1μm/5μm
Descrição
1Velocidade desportiva: mais de 60 metros por minuto
2Transmissão de longa distância: pode ser empilhada até 100 metros
3A cabeça de leitura desloca-se ao longo de um carril de guia com o mínimo de atrito no vidro.resultando numa excelente energia cinética do produto e num aumento da velocidade e aceleração máximas admissíveis ao longo da direcção de medição
4A rede de isolamento de várias camadas e a camada protetora de metal macio aplicada aos cabos de sinal garantem um desempenho à prova d'água confiável e um bom desempenho anti-interferência
5O corpo de flocos de liga de alumínio anodizado e a extremidade de flocos cromadas proporcionam um excelente desempenho anti-corrosião.
6Os componentes cuidadosamente concebidos são fáceis de instalar e manter.
instalação com uma régua de grelha de cobertura completa KA-200 com uma cobertura de régua de tipo D, X e H
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
