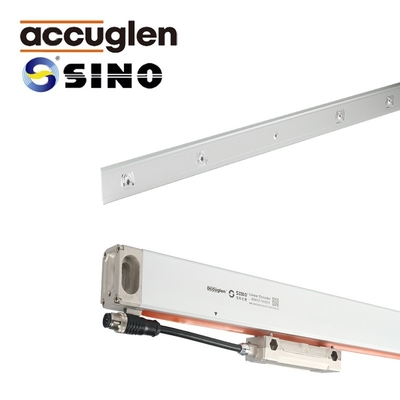

TTL/RS422 Encoder de escala de vidro linear da série Ka de sinal com resolução de 0,1um/5um/1um para tornos

TTL/RS422 Encoder de escala de vidro linear da série Ka de sinal com resolução de 0,1um/5um/1um para tornos

O conjunto completo de régua de grelha inclui:

Balança linear, parafusos, cobertura de poeira, manual de funcionamento, acessórios de instalação

Modelo

1.KA-200:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:30mm-360mm, resolução:1μm/5μm

2.KA-300:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:70mm-1020mm, resolução:0.1μm/0,5μm/1μm/5μm

3.KA-500:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição: 70 mm-470 mm, resolução:0.5μm/1μm/5μm

4.KA-600:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:1000mm-3000mm, resolução:0.1μm/0,5μm/1μm/5μm

5.KA-700:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:170mm-1240mm, resolução:0.1μm/0,5μm/1μm/5μm

A nossa régua de grades tem as seguintes características

1A cabeça de leitura tem uma força de atrito mínima ao longo do vidro da régua da grade e se move suavemente e com precisão.

2Assegurar a precisão através da calibração do interferômetro a laser.

3Proteção IP53, à prova de água, óleo e poeira.

4Estrutura totalmente selada, impedindo as lascas e o líquido de refrigeração.

instalação com uma régua de grelha de cobertura completa KA-200 com uma cobertura de régua de tipo D, X e H

L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador

L2: Dimensão global do codificador

Informações pormenorizadas:

Todas as escalas lineares serão testadas antes da entrega.
