Detalhes do produto:
|
| Nome do item: | SINO Linear Grating Ruler | Função: | Máquina de torno/moldadora |
|---|---|---|---|
| Comprimento de medição (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Materiais: | Metal |
| Resolução: | 0.1μm/0,5μm/1μm/5μm | Secção transversal da habitação ((mm): | 16*16/25*34/18*20/30*43/40*42/ |
| Velocidade máxima ((m/min): | 60 | Proteção de Vedação: | IP53 |
| Produção: | TTL/RS422 | período de garantia: | 1 ano |
| Precisão: | ±3μm/±5μm/±10μm ((L<1m; 20±1 °C) | Ponto de referência: | Um em cada 50 mm |

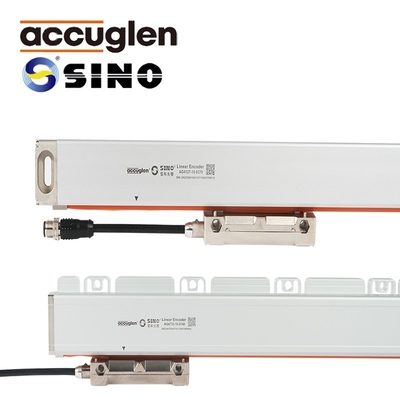

A série TTL/RS422 Signal Ka para tornos tem uma resolução de 0.1um/5um/1um Linear Glass Scale Encoder
O conjunto completo de régua de grelha inclui:
Balança linear, parafusos, cobertura de poeira, manual de funcionamento, acessórios de instalação
Modelo
1.KA-200:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:30mm-360mm, resolução:1μm/5μm
2.KA-300:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:70mm-1020mm, resolução:0.1μm/0,5μm/1μm/5μm
3.KA-500:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição: 70 mm-470 mm, resolução:0.5μm/1μm/5μm
4.KA-600:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:1000mm-3000mm, resolução:0.1μm/0,5μm/1μm/5μm
5.KA-700:Precisão:±3μm/±5μm/±10μm ((L<1m; 20±1 °C), comprimento de medição:170mm-1240mm, resolução:0.1μm/0,5μm/1μm/5μm
A nossa régua de grades tem as seguintes características
1.Movimento rápido, superior a 60 metros por minuto
2Os componentes deslizantes do rolamento podem realizar um movimento de atrito mínimo e uma colocação efetiva repetida ao longo do vidro de grelha.
3O cabo de sinal adota malha de arame de aço de isolamento de várias camadas e proteção de casca macia de metal, que tem um bom desempenho à prova d'água e anti-interferência.
4Devido ao uso de tecnologia de anodização em materiais de liga de alumínio, as escamas de liga cromadas robustas e as partes salientes do corpo são resistentes ao desgaste.
5Usando uma grade para localizar a posição, as régulas lineares podem ser utilizadas em várias máquinas de leitura digital para auxiliar no processamento interno.
6Componentes personalizados tornam muito fácil a instalação, manutenção e reparação de codificadores lineares, que são à prova d'água, à prova de poeira e têm uma longa vida útil.
7O codificador linear utiliza uma grade de medição de precisão de vidro como referência de medição para garantir alta precisão
instalação com uma régua de grelha de cobertura completa KA-200 com uma cobertura de régua de tipo D, X e H
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
