Detalhes do produto:
|
| Nome do item: | codificador magnético incremental | Características: | Escala magnética do codificador SINO |
|---|---|---|---|
| Tipo: | Máquina de moagem de torno grande | Modelo à escala: | KA-800MC-5um |
| sinal de saída: | RS422 ou TTL | Resolução: | 5um |
| Medição: | 10m 12m para cima 100m | Humidade: | 100% não condensante |
| Sistema: | SINO SISTEMA DE DRO | Tensão de alimentação: | 24VDC ou 5VDC |
| Realçar: | Encodificador magnético linear de 24 V,Encodificador magnético linear para fresadoras |
||
Encoder Incremental Sistema de Leitura Digital Magnética Ferramentas de Máquina
Codificador magnético linear de 24 V para fresadoras com resolução de 5 μM
Principais características
Tecnologia magnética: O codificador utiliza um princípio magnético para medir o deslocamento linear ao longo dos eixos da fresadora.
Resolução de 5 μm: O codificador oferece uma resolução de 5 μm, o que significa que pode detectar movimentos tão pequenos quanto 5 micrômetros.Esta alta resolução contribui para a precisão e as capacidades de ajuste fino da fresadora.
Fornecimento de energia de 24 V: O codificador funciona a uma fonte de alimentação de 24 V, fornecendo uma tensão estável e consistente para um desempenho confiável.
Instalação fácil: o codificador linear magnético RoHS 24V foi concebido para instalação conveniente em máquinas de fresagem.e as suas interfaces de saída de medição com o sistema de controlo da máquina ou com um sistema de leitura digital separado (DRO).
Compatibilidade com fresadoras: Este codificador é projetado especificamente para aplicações de fresadoras.moinhos horizontais, e fresadoras CNC.
Vantagem do produto
Cabeça de leitura de pequeno tamanho, que ocupa um pequeno espaço e é fácil de instalar.
Alto desempenho: A nossa série de grelhas magnéticas SINO e régulas ópticas de precisão passaram por uma inspecção de qualidade rigorosa.Cumprir o padrão de precisão e rigidez boa retidão e medição precisaDuração de viagem: 120 mm a 100 000 mm Resolução: 5 μm
Cabeça de leitura fechada com a estrutura perfeita do perfil que corresponde à classe de proteção IP67
A escala magnética KA800MC-5 é principalmente adequada para processos e medições com requisitos de baixa e média precisão
As escalas magnéticas oferecem várias vantagens, incluindo:
Precisão: As escalas magnéticas podem fornecer medições de alta resolução, muitas vezes na faixa submicrônica, tornando-as adequadas para aplicações que exigem posicionamento preciso.
Sem contato: a cabeça de leitura não entra em contato físico com a balança, o que elimina o desgaste, reduzindo a necessidade de manutenção e aumentando a vida útil do sistema.
Imunidade a contaminantes: As escalas magnéticas são menos suscetíveis a fatores ambientais, como poeira, sujeira e líquidos, porque a cabeça de leitura não entra em contato direto com a balança.
Durabilidade: As escalas magnéticas são tipicamente robustas e resistentes a choques e vibrações, tornando-as adequadas para uso em ambientes industriais.
Parâmetro técnico
| Sensor de escala magnética | |
| Signo de referência | Cada 5 mm ((C) |
| Pico | 5 mm |
| Especificações da fita de régua | 5+5 mm |
| Resolução | 5 μm |
| Espaço disponível | 2 mm |
| Precisão | ± (0,035 + 0,02 x L) mm,L: comprimento de medição efetivo,Unidade:m |
| Cabos | 5 núcleos ou 8 núcleos |
| Formulário de saída | TTL ou RS-422 |
| Espaçamento entre a cabeça de leitura e o cinto de proteção de aço | 0.8 ∙ 1.8 mm |
| Tensão de alimentação | 5VDC±5%, 24VDC±5% |
| Consumo corrente (sem carga) | 40 mAMax. |
| Consumo corrente (com carga) | 120 mAMax.5V,RL= 120Ω) |
| 60 mAMax.28 V, RL= 1,2 kΩ) | |
| Velocidade máxima | 5m/s ((MS T 5) |
| Anti-vibração | 100 m/s2[10Hz 2000Hz] |
| Resistência ao impacto | 1000 m/s2(11 ms) |
| Nível de protecção da cabeça de leitura | IP 67 DIN 40050/IEC 529 |
| Temperatura de funcionamento | -20°C ≈ 85°C |
| Temperatura de armazenamento | -20°C ≈ 85°C |
| Humidade | 100% não condensante |
| Proteção elétrica | Protecção da inversão da polaridade de potência, protecção contra curto-circuito de saída |
| Cabo padrão | 3 m,LMAX=50m (cabo de cabeça de leitura) |
| Comprimento do cabo de medição |
|
Encoder Magnetic Mcale Aplicação
Tornos pesados, máquinas de fresagem, perforação, máquina de moagem, EDM (máquina de descarga eléctrica)
Centros de usinagem, Máquina de corte de PVC, Máquina de corte de madeira, Máquina de processamento de vidro, Manuseio de materiais

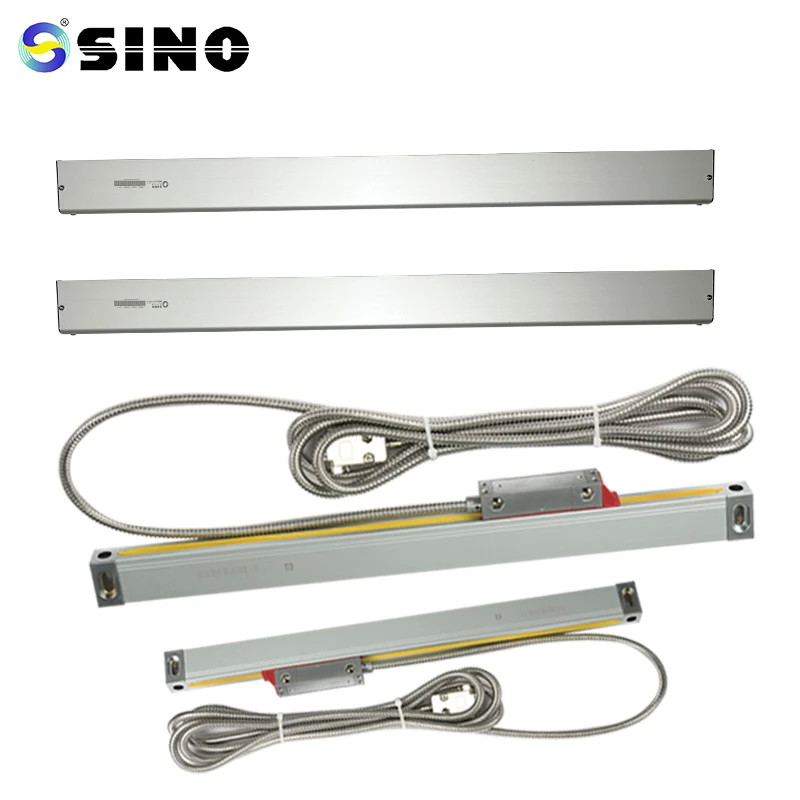

Imagem detalhada:
Porque escolheu-nos?
Escala magnética pode ser cortado como sua exigência
Uma cabeça de leitura totalmente fechada com a estrutura perfeita do perfil faz com que corresponda à classe de proteção IP67
Técnico avançado e estrutura interna
Técnico de controlo de ganho automático reduziu a exigência de instalação, O espaço entre o leitor e a fita pode ser de 3 mm (5 microns)
Tempo de preparação: 1 dia da semana, entrega rápida por FedEx IP
Perguntas e respostas:
1Qual é o comprimento máximo de medição?
Comprimento de medição até 100 000 mm
2, O que são os comprimentos 120mm ~ 100000mm representam?
Resposta: Todos estes comprimentos significam comprimento de viagem da mesa (tamanho de mesa móvel, não tamanho da mesa) da máquina x y z- eixo.
3Se eu precisar de um conjunto completo de 2 axis dro com balanças para a minha máquina de torno, como devo comprá-los?
Resposta: Você pode selecionar, eles são " 1pc 2 Axis dro " " comprimento de viagem **mm do codificador linear ou codificador magnético " " comprimento de viagem ***mm", então você receberá o que deseja.
4, a extensão de movimento do eixo x da minha máquina é de 260 mm, e a extensão de movimento do eixo y é de 530 mm, você pode oferecer esse tipo de comprimento que não está listado nas opções?
Resposta: Cada escala de medição tem um aumento de 20 mm. Isso significa que a escala de medição de 250 mm pode chegar a 270 mm. Então você pode selecionar a escala de 270 mm e a escala de 570 mm para sua máquina.
5Se eu só comprar uma escala separadamente, posso obter o manual de utilização?
Resposta: O manual do utilizador vem com o DRO, mas pode contactar o vendedor para obter o download.
6O que devo escolher para o meu torno ou moinho?
Resposta: O torno geralmente é uma leitura de 2 eixos enquanto o moinho pode ser 2 eixos ou 3 eixos
7Posso cortar a balança se for muito longa para a minha máquina?
Resposta: Técnicalidade NÃO. se você é um novato, caso contrário, a balança pode provavelmente ser danificada e não pode ser usada
8São todos enviados por FedEx, UPS, DHL?
Resposta: Sim. Suporte FedEx padrão e outros estão disponíveis
