Detalhes do produto:
|
| Nome do produto: | DRO Systems Escala de vidro linear SINO KA600 1100-3000mm Encoder óptico de alta precisão | Aplicação: | Escala de vidro linear de grelha concebida para sistemas DRO (Digital Readout) |
|---|---|---|---|
| Utilização: | escamação do sensor de posição | Comprimento personalizado: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
| Duração: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | Materiais: | Alumínio |
| Função: | Máquina de extrusão/latão/moagem/perfuração/moagem | Resolução: | 0.5/1/5 μm |
| Umidade de funcionamento: | Vasta gama | Saída do sinal: | Voltagem |
| Tipo do sinal: | Analógico | ||
| Realçar: | Sistemas DRO Escala de vidro linear,Escala de vidro linear SINO KA600 |
||

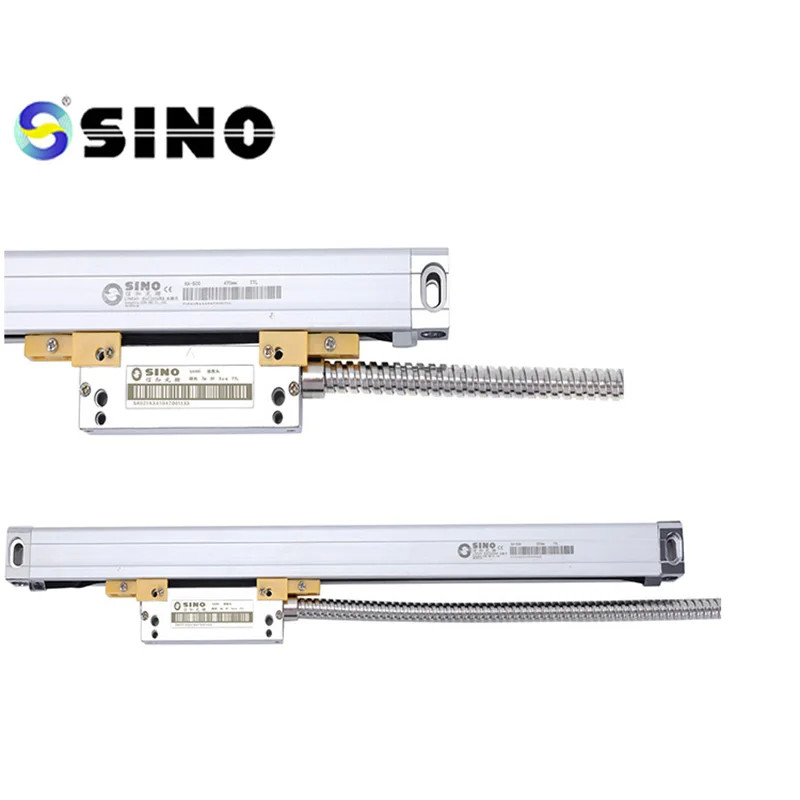

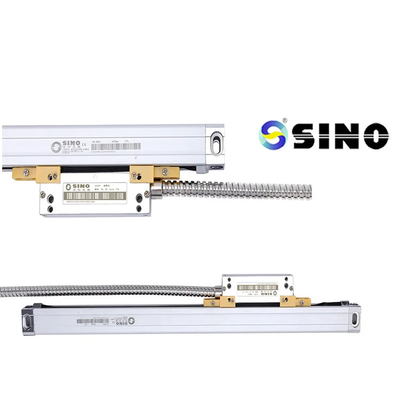

Sistemas DRO Grating Escala de vidro linear 5um 1um 0.5um SINO KA600-1100mm Encoder óptico
Descrição:
Atualizaçãoe sua fresadora com a balança de vidro linear de grelha DRO Systems, um codificador óptico de alta precisão concebido para melhorar a precisão de medição e as capacidades de posicionamento.Com um comprimento de 1100 mm e resoluções disponíveis de 5 mm, 1um, e 0,5um, esta escala de vidro linear oferece versatO que é que é necessário fazer para melhorar a qualidade e a precisão das medidas?
Características:
Escala de vidro linear de grelha concebida para sistemas DRO (Digital Readout)
comprimento de 1100 mm para várias aplicações de fresadoras
Resoluções disponíveis de 5um, 1um e 0,5um para medições precisas
A tecnologia do codificador óptico permite um posicionamento preciso e fiável
Benefícios:
Melhora a precisão de medição e precisão nas operações de fresagem
Fornece várias opções de resolução para diferentes requisitos de aplicação
Permite o posicionamento preciso e a medição de movimentos lineares
Compatível com os sistemas DRO para integração perfeita
O pacote inclui:
A balança linear SINO KA600 é um dispositivo de medição de precisão comumente usado em várias indústrias, incluindo usinagem, manufatura e metrologia.É projetado para fornecer medições precisas e confiáveis do deslocamento linear ou posição.
A escala linear KA600 utiliza um sistema de codificação óptica incremental para determinar a posição da cabeça de leitura da escala.Normalmente consiste em uma balança de vidro ou metal e uma cabeça de leitura que se move ao longo da balança à medida que o objeto medido ou o componente da máquina se moveA cabeça de leitura contém uma fonte de luz e um sensor fotoelétrico que detecta as graduações ou marcas na escala.
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
O codificador KA-600, projetado especificamente para máquinas-ferramenta de grande porte, possui
O apoio pode ser adicionado a qualquer posição do codificador para
O comprimento é de 1000 a 3000 mm.
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
