Detalhes do produto:
|
| Nome do produto: | Codificador óptico de escala linear de vidro SINO KA600-1200mm | Aplicação: | Codificador linear com contador de leitura digital de cobertura M |
|---|---|---|---|
| Utilização: | escamação do sensor de posição | Comprimento personalizado: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
| Duração: | A partir de 1 de dezembro de 2016, o valor do produto deve ser igual ou superior a: | Materiais: | Alumínio |
| Função: | Máquina de extrusão/latão/moagem/perfuração/moagem | Resolução: | 0.5/1/5 μm |
| Realçar: | Encoder de escala de vidro linear DRO,TTL Linear Glass Scale Encoder,Encoder linear de vidro SINO KA600 |
||

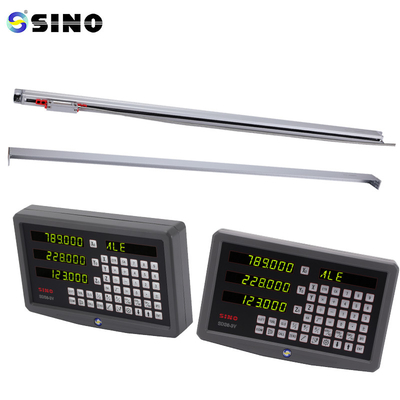

SINO KA600 1200mm 5micron TTL EIA-422-A DRO Linear Glass Scale Encoder
O pacote inclui:
Escala de vidro linear, 500 ∼ 1200 mm, em uma peça.
Uma resolução de 0,5/1/5um está disponível.
Os comprimentos de codificação personalizados (L0) podem ser fornecidos com base nas necessidades dos clientes.
Normalmente, as graduações da escala são igualmente espaçadas e significam um certo incremento de medida, como um milímetro ou uma polegada.O sensor fotoelétrico detecta as graduações como a cabeça de leitura se move ao longo da escalaUm dispositivo de exibição digital ou um sistema computadorizado pode decifrar esses sinais e fornecer feedback de posição em tempo real.
Utilizando uma técnica de codificação óptica incremental, é estabelecida a posição da cabeça de leitura da escala linear KA600.
Normalmente, consiste em uma balança de vidro ou metal e uma cabeça de leitura que se move ao longo da balança à medida que a parte da máquina ou o objeto que está sendo medido se move.As graduações ou marcas na escala são detectadas por um sensor fotoelétrico e fonte de luz na cabeça de leitura.
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
O codificador KA-600, projetado especificamente para máquinas-ferramenta de grande porte, possui
O apoio pode ser adicionado a qualquer posição do codificador para
O comprimento é de 1000 a 3000 mm.
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
