Detalhes do produto:
|
Nome do produto: | Encoder óptico de escala linear de vidro SINO KA600-1100mm | Aplicação: | Contador de leitura digital Encodificador linear com cobertura M |
---|---|---|---|
Utilização: | escamação do sensor de posição | Comprimento personalizado: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm |
Duração: | A partir de 1 de dezembro de 2016, o valor do produto deve ser igual ou superior a: | Materiais: | Alumínio |
Função: | Máquina de extrusão/latão/moagem/perfuração/moagem | Resolução: | 0.5/1/5 μm |
Realçar: | Encoder óptico SINO KA600-1100 mm,Encoder óptico de leitura digital SDS6-3V,Escala de vidro linear de grade de alta precisão |

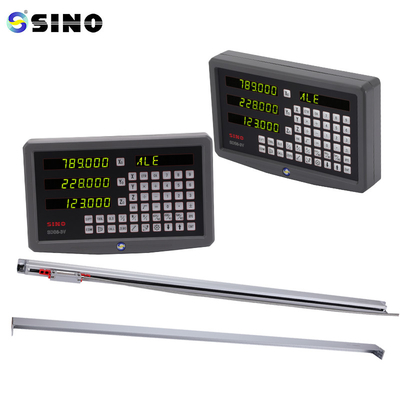

SINO KA600-1000mm Encoder Óptico Grelha de Alta Precisão Escala de Vidro Linear 5um 1um 0.5um
O pacote inclui:
Escala de vidro linear KA500-1000mm, uma peça.
Há uma resolução de 0,5/1/5um.
Dependendo dos requisitos dos clientes, comprimentos de codificador personalizados (L0) podem ser oferecidos.
As graduações de escala são tipicamente uniformemente espaçadas e representam um incremento de medida específico, como milímetros ou polegadas.O sensor fotoelétrico detecta as graduações, e o sensor emite sinais elétricos que indicam a posição. Estes sinais podem ser interpretados por uma unidade de exibição digital ou um sistema computadorizado para fornecer feedback de posição em tempo real.
A escala linear KA600 utiliza um sistema de codificação óptica incremental para determinar a posição da cabeça de leitura da escala.Normalmente consiste em uma balança de vidro ou metal e uma cabeça de leitura que se move ao longo da balança à medida que o objeto medido ou o componente da máquina se moveA cabeça de leitura contém uma fonte de luz e um sensor fotoelétrico que detecta as graduações ou marcas na escala.
Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
O codificador KA-600, projetado especificamente para máquinas-ferramenta de grande porte, possui
O apoio pode ser adicionado a qualquer posição do codificador para
O comprimento é de 1000 a 3000 mm.
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
