Detalhes do produto:
|
Nome do item: | Codificador linear SINO KA500-120 mm | Aplicação: | Contador de leitura digital para grades |
---|---|---|---|
Utilização: | Contador de leitura digital de grades | Comprimento personalizado: | 320mm/370mm/420mm/470mm |
Duração: | 70mm/120mm/170mm/220mm | Materiais: | Alumínio |
Função: | Máquina EDM/Lathe/CNC/Machina de moagem/perforação | Definição: | 0.5μm/1μm/5μm |
Realçar: | Leitura digital em pequena escala linear,KA500-120 MM-5UM Leitura digital em escala linear |

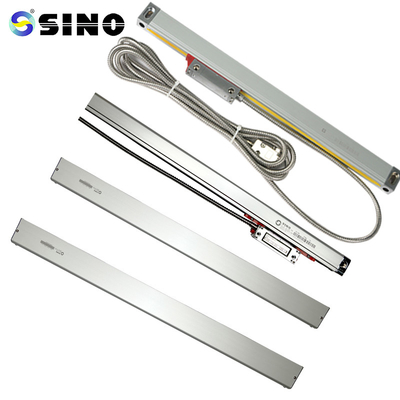

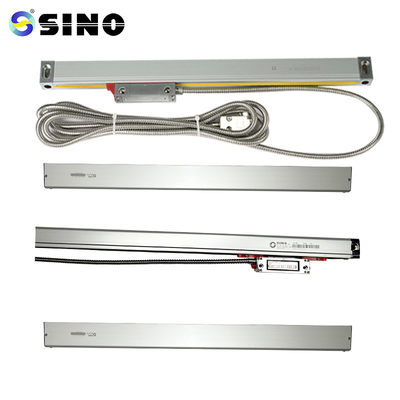

Leitura digital em pequena escala linear para máquina de fresagem de perforação de torno (KA500-120MM-5UM)
Especialmente concebido para máquinas-ferramenta com espaço de instalação e operação limitado é o mini-encoder KA-500.O tamanho é de 70 por 470 milímetros..
O pacote inclui:
Grelha de escala linear KA500-120 mm, 1 peça
Dispõe de uma resolução de 0,5um/1um/5um.
Os comprimentos de codificação personalizados (L0) podem ser fornecidos com base nas necessidades dos clientes.
Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
Instruções de funcionamento
O utilizador deve consultar a Descrição Geral, Considerações de Segurança e
O conteúdo total do capítulo 1 3.
A descrição geral, as considerações de segurança e todos os pormenores
Os especialistas devem respeitar rigorosamente os Capítulos 1 a 3 ao realizar a instalação, os ensaios e a manutenção.
compreender todos os conceitos dos capítulos 4-5.
Este manual de funcionamento aborda apenas a série de circuitos integrados SINO KA.
codificação simples.
4. Por favor, leia as recomendações de segurança fornecidas abaixo.
Use o seu codificador linear com cuidado.
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
