Detalhes do produto:
|
| Nome do artigo: | SINO codificador linear de KA500-170mm | Aplicação: | sensor ótico da escala 5um linear |
|---|---|---|---|
| Uso: | Sensor de posição da escamação | Comprimento personalizado: | 70mm/120mm/170mm/220mm |
| Comprimento: | 320mm/370mm/420mm/470mm | Material: | Alumínio |
| Função: | Máquina de EDM/Lathe/Grinding/Boring Machine/CNC | Definição: | 0.5μm/1μm/5μm |
| Realçar: | Kit DRO LCD digital de 2 eixos,Kit DRO de 2 eixos de escala linear |
||

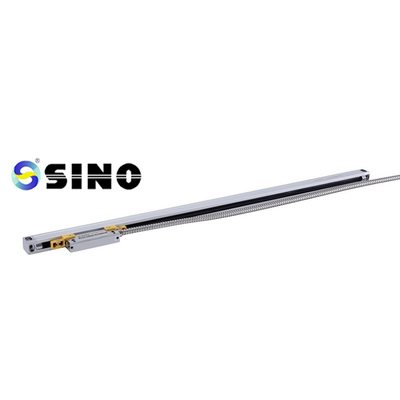

Kit DRO de 2 eixos Visor de leitura digital LCD 5um Escala linear Sensor óptico Régua de escala de vidro para fresadora de torno
O minicodificador KA-500 foi especialmente projetado para máquinas-ferramenta com instalação e espaço de operação limitados.Os requisitos posicionais dos clientes podem ser acomodados.O tamanho é de 70 por 470 milímetros.
O pacote inclui:
Grade de escala linear, 1 peça, KA500-170mm
Há uma resolução de 0,5um/1um/5um.
Dependendo dos requisitos dos clientes, podem ser oferecidos comprimentos de codificador personalizados (L0). (Comprimento: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Comprimento de medição efetivo do encoder L1: Dimensão do furo de montagem do encoder
L2: Dimensão geral do codificador
Instruções de operação
É necessário que o usuário leia a Descrição Geral, Considerações de Segurança e
todo o conteúdo do Capítulo 1 3.
Além das Considerações de Segurança, da Descrição Geral e de todas as informações
Para instalação, teste e manutenção, os especialistas devem seguir rigorosamente os Capítulos 1 a 3.
compreender todas as ideias dos capítulos 4-5.
A série SINO KA de circuitos integrados é a única abordada neste manual de operação.
codificação linear.
4. Revise as recomendações de segurança listadas abaixo.Inclui detalhes cruciais sobre
Tome cuidado ao usar seu codificador linear.
Informações detalhadas:
Todas as escalas lineares serão testadas antes da entrega.Aqui está uma amostra do relatório de teste de uma balança.
