Detalhes do produto:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| Realçar: | Codificador de escala linear 5um,120 mm comprimento de viagem Codificador de escala linear |
||

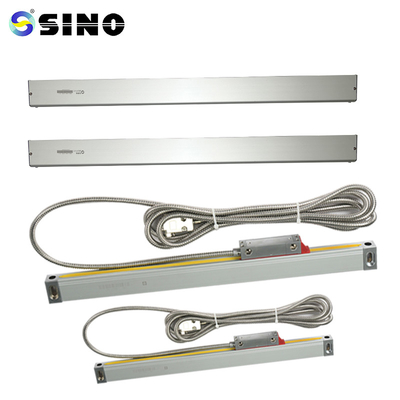

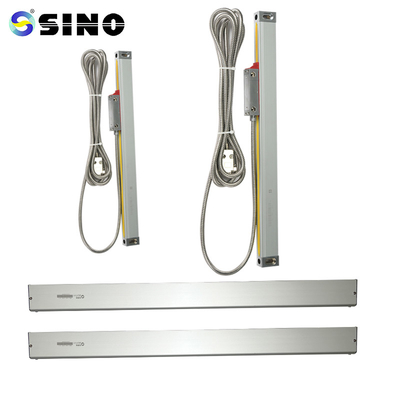

Codificador de escala linear óptica 5um 120mm Comprimento de viagem para sistema de leitura digital de 3 eixos e 2 eixos Torno mecânico
O minicodificador KA-500 foi especialmente projetado para máquinas-ferramenta com instalação e espaço de operação limitados.É possível satisfazer as necessidades de clientes que possuem critérios posicionais.O comprimento é de 70 x 470 mm.
O pacote inclui:
Escala linear de grade, 1 peça, KA500-120mm
0,5/1/5 m de resolução está disponível.
Comprimentos personalizados do codificador (L0) podem ser fornecidos com base nas necessidades dos consumidores. (Comprimento: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Comprimento de medição efetivo do encoder L1: Dimensão do furo de montagem do encoder
L2: Dimensão geral do codificador
Instruções de operação
É necessário que o usuário leia a Descrição Geral, Considerações de Segurança e
todo o conteúdo do Capítulo 1 3.
2. Além da Descrição Geral, Considerações de Segurança e todas as informações em
Os especialistas devem seguir meticulosamente os Capítulos 1 a 3 para instalação, teste e reparo.
compreender todas as ideias dos capítulos 4-5.
Somente a série SINO KA de circuitos integrados é coberta por este guia de operação.
codificado linearmente.
4. Revise as recomendações de segurança listadas abaixo.Inclui detalhes cruciais sobre
Faça uso seguro de seu codificador linear.
Informações detalhadas:
Todas as escalas lineares serão testadas antes da entrega.Aqui está uma amostra do relatório de teste de uma balança.
