Detalhes do produto:
|
Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
Realçar: | Balança digital linear de 5um,balança digital linear de torno CNC,balança digital linear de 220 mm |

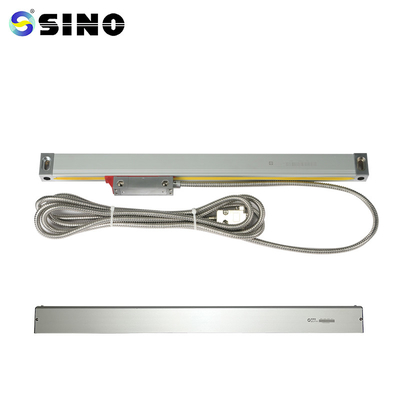

SINO KA-500 220mm 5um Escala Digital Linear 0.005mm Codificador Produtos Para Máquina de Faísca Torno CNC
O minicodificador KA-500 foi criado especialmente para máquinas-ferramenta com instalação e espaço de operação limitados.Os clientes que têm requisitos posicionais podem ter suas necessidades atendidas.70 x 470 mm é o comprimento.
O pacote inclui:
Balança linear de vidro, 1 peça, KA500-220mm
0,5/1/5 m de resolução está disponível.
Comprimentos personalizados do codificador (L0) podem ser fornecidos com base nas necessidades dos consumidores. (Comprimento: 70-470 mm)
Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Comprimento de medição efetivo do encoder L1: Dimensão do furo de montagem do encoder
L2: Dimensão geral do codificador
Diretriz Operacional
1. O usuário deve passar pela Descrição Geral, Considerações de Segurança e
a totalidade do conteúdo do Capítulo 1 3.
2. Além da Descrição Geral, Considerações de Segurança e todo o material em
Para instalação, teste e reparo, os profissionais devem seguir cuidadosamente os Capítulos 1 a 3.
compreender todos os tópicos dos capítulos 4–5.
Este manual de operação aplica-se exclusivamente à série KA da SINO de integrados
codificação linear.
4. Por favor, dê uma olhada nas considerações de segurança abaixo.Contém informações vitais sobre
use seu codificador linear com segurança.
Informações detalhadas:
Todas as escalas lineares serão testadas antes da entrega.Aqui está uma amostra do relatório de teste de uma balança.
