Detalhes do produto:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Realçar: | Escala linear de vidro do codificador óptico,escala linear de vidro para leitura digital |
||

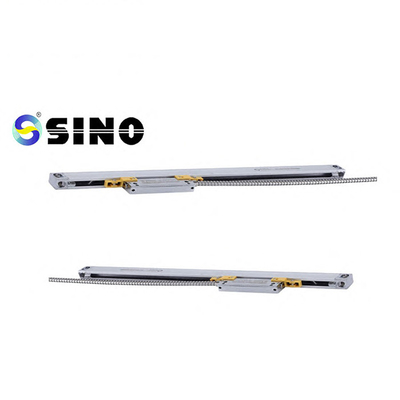

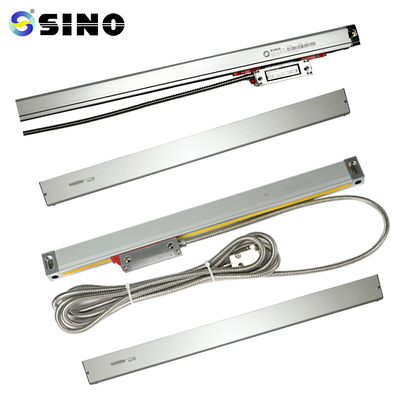

SINO KA500 Codificador Óptico Escala Linear de Vidro CNC Escala de Codificador Linear para Leitura Digital
O KA-500 é um pequeno codificador que foi criado especialmente para máquinas-ferramenta com instalação e áreas de trabalho restritas.Clientes com necessidades específicas de posição podem ter suas necessidades atendidas.O tamanho é de 70 mm por 470 mm.
O pacote inclui:
Balança linear de vidro, 1 peça, KA500-470mm
0,5/1/5 m de resolução está disponível.
Comprimentos personalizados do codificador (L0) podem ser fornecidos com base nas necessidades dos consumidores. (Comprimento: 70-470 mm)
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Comprimento de medição efetivo do encoder L1: Dimensão do furo de montagem do encoder
L2: Dimensão geral do codificador
Diretriz Operacional
O usuário deve ler a Descrição geral, Considerações de segurança e
todo o conteúdo do Capítulo 1 3.
2. Além da Descrição Geral, Considerações de Segurança e todas as informações em
Os técnicos para instalação, teste e reparo devem seguir cuidadosamente os Capítulos 1 a 3.
compreender todas as seções dos capítulos 4–5.
3. Apenas a série KA de circuitos integrados da SINO é coberta por estas instruções de operação.
o codificador linear.
Reserve um momento para ler as considerações de segurança abaixo.Ele contém detalhes vitais sobre
use seu codificador linear com segurança.
Informações detalhadas:
Todas as escalas lineares serão testadas antes da entrega.Aqui está uma amostra do relatório de teste de uma balança.
