Detalhes do produto:
|
Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Realçar: | Codificador Linear CNC Linear de Vidro,Codificador Linear CNC Linear de Vidro de 1um |

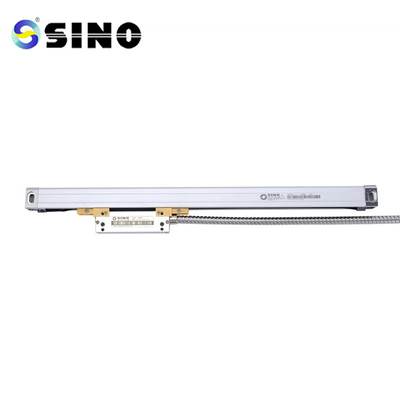

5um/1um/0,5um SINO KA500 Glass Linear Scale CNC Linear Encoder Scale para leitura digital
O KA-500 é um minicodificador especialmente projetado para a máquina-ferramenta que possui um baixo
tamanho da instalação e pequeno espaço de operação.Ele pode atender às necessidades desses clientes
que têm requisitos para a posição.O comprimento é de 70 ~ 470 mm.
O pacote inclui:
Balança linear de vidro, 1 peça, KA500-470mm
0,5/1/5 m de resolução está disponível.
Comprimentos personalizados do codificador (L0) podem ser fornecidos com base nas necessidades dos consumidores. (Comprimento: 70-470 mm)
Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Comprimento de medição efetivo do encoder L1: Dimensão do furo de montagem do encoder
L2: Dimensão geral do codificador
Diretriz Operacional
1. Antes de usar, o usuário deve ler a Descrição Geral, Considerações de Segurança e
todo o conteúdo do Capítulo 1 a 3.
2. Exceto a Descrição Geral, Considerações de Segurança e todo o conteúdo em
Capítulo 1 ~ 3, os técnicos para instalação, teste e reparo devem
compreender todo o conteúdo do Capítulo 4~5.
3. Estas Instruções Operacionais são aplicáveis apenas aos integrados da série KA da SINO
codificador linear.
4. Leia as Considerações de segurança abaixo.São informações críticas relacionadas a
uso seguro de seu codificador linear.
Informações detalhadas:
Todas as escalas lineares serão testadas antes da entrega.Aqui está uma amostra do relatório de teste de uma balança.
