Detalhes do produto:
|
| Nome do item: | SINO escala KA500 linear ótica | Aplicação: | Codificador linear com Readout de Digitas |
|---|---|---|---|
| Utilização: | Sensor de posição da escamação | Comprimento personalizado: | 70mm/120mm/170mm/220mm |
| Duração: | 320mm/370mm/420mm/470mm | Materiais: | Alumínio |
| Função: | Máquina de EDM/Lathe/Grinding/Boring | Definição: | 0.5/1/5 μm |
| Realçar: | Escala linear de vidro SINO KA500,escala linear de vidro do codificador CNC |
||

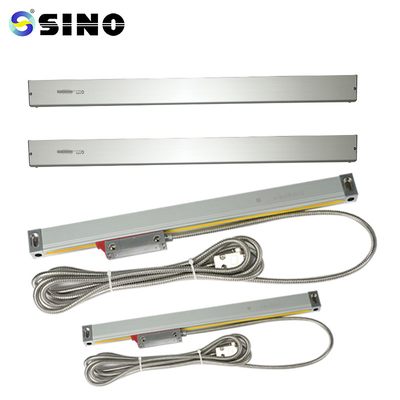

Escala linear de vidro SINO KA500 Escala de codificação linear CNC para Lectura Digital 5um
A embalagem contém:
Escala de vidro linear, KA500-470mm, 1 peça
Resolução disponível: 0,5/1/5 m.
De acordo com os requisitos dos utilizadores, comprimentos de codificador personalizados (L0) podem ser oferecidos.
A posição da cabeça de leitura da escala linear KA500 é determinada usando uma técnica de codificação óptica incremental.É constituído por uma balança de vidro ou metal e uma cabeça de leitura que se move ao longo da balança em sincronia com o movimento da parte da máquina ou do objeto a medirAs graduações ou marcas na escala são detectadas pelo sensor fotoelétrico da cabeça de leitura e pela fonte de luz.
| Modelo | L0 | L1 | L2 | Modelo | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: comprimento de medição efetivo do codificador L1: dimensão do buraco de montagem do codificador
L2: Dimensão global do codificador
Informações pormenorizadas:
Todas as escalas lineares serão testadas antes da entrega.
