Detalhes do produto:
|

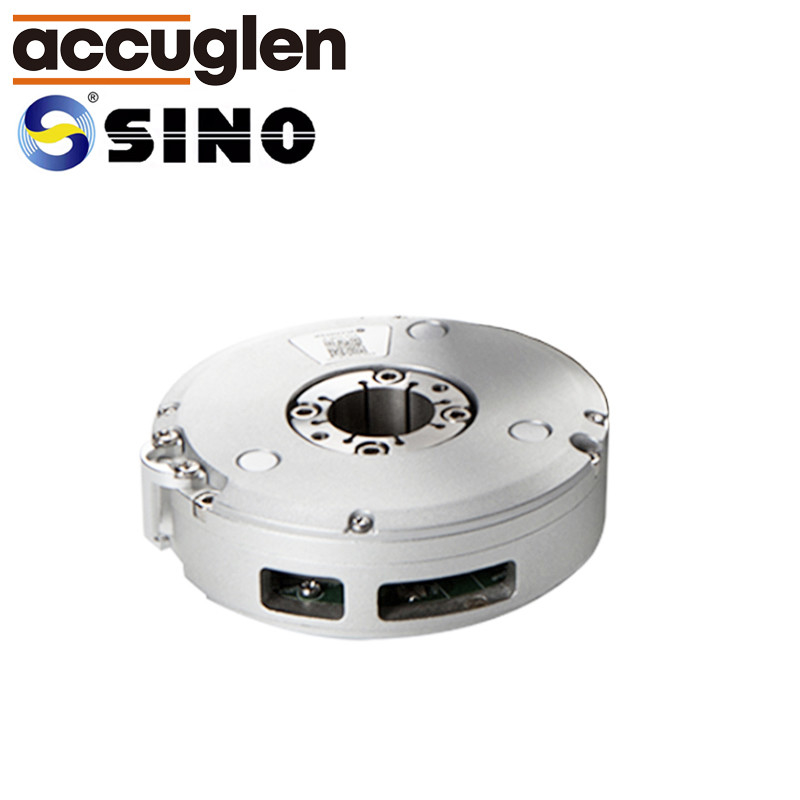

Nome do artigo: | Codificador de ângulo absoluto de AD-20KA | Método de medição: | absoluto |
---|---|---|---|
Aplicação: | Cabeças de giro, tabelas giratórias, robôs colaboradores | Diâmetro oco do eixo: | 20mm |
Classe da proteção: | IP54 | Teoria: | Ótico |
Posição pela revolução: | 33554432 (25 bocados) | Precisão de sistema: | ±5 |
Tipo do urso: | Codificadores do rolamento-menos | ||
Realçar: | codificador de ângulo giratório de 20mm,codificador de ângulo giratório do eixo da cavidade 25bits |
O codificador de ângulo selado do ANÚNCIO a série modelo adota o princípio de trabalho de exploração ótica e de dois tipos de medição
métodos: incremental e absoluto. É boa escolha para o espaço limitado da instalação, também eficaz-custo desde a estrutura do urso-menos. Encontre o padrão de IP54.The expôs o codificador de ângulo adota uma estrutura exposta, que seja caracterizada pelo tamanho compacto e pelo baixo custo. A precisão do sistema do eixo do usuário é usada para restaurar o a precisão dos codificadores de ângulo que chamam para exigências restritas.
ltem | Codificador de ângulo giratório do eixo da cavidade |
Tipo | ACCUGLEN/SINO |
Modelo | AD-20KA |
Método de medição | Absoluto |
Diâmetros do eixo | 20mm |
Aplicações | •Tabelas giratórias •Cabeças de giro •Braços robóticos industriais da elevada precisão |
Vantagens |
•Tamanho compacto |
Codificador de ângulo absoluto exposto | ||||
Modelo | AD-20KA | AD-35KA | AD-55KA | AD-80KA |
Cavidade completamente diâmetros do eixo |
20mm | 35mm | 55mm | 80mm |
Posicione por revolução |
33554432 (bocado 25) | 67108864 (bocado 26) | ||
Gerencio Allow velocidade |
≤7200 RPM | ≤3600 RPM | ||
precisão de sistema | (De " "" ~±8 ±5). B (±8 " ~±10”). C (±10 " ~±15”) | |||
Relações | Protocolo de Biss C | |||
Nota: 23 especificações da definição dos bocados podem ser personalizadas, speed≤29000 permissível RPM |
